文中小编买了一个全自动煮蛋器，蛋可蒸1/4熟、半生熟、全熟，可随意选择。一次可煮1至4个蛋，约10分鐘，这类蒸蛋器的造型设计较为新奇时尚潮流(见图1)，煮蛋时红灯亮，蛋熟后信号灯亮，其基本原理如下所示。

一、电路图讲解

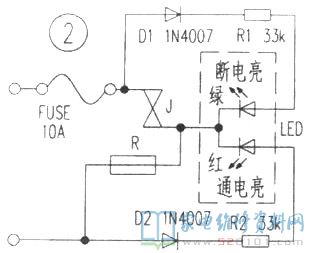

图中它的电路设计图。电源电路由密封性电热器R、热继电器J、LED两色显示灯构成。电热器和热继电器紧贴在水槽的底端(见图3)。开关电源接入后，电流量根据熔断丝F、热继电器J、LED、电热器R组成控制回路，这时红灯亮，电热器逐渐升温。这时器皿内的水逐渐升温，水伴随着温度而挥发，蛋逐渐升温，当器皿内的水蒸发完后，因为器皿再次被加温，当温度超过热继电器的额定值，比如100℃时，汽车继电器的触点被断掉，鲜红色显示灯灭掉．翠绿色显示灯被照亮，告之蛋已煮开。

应用前，依据煮蛋的总数，在盆子中放水的是多少，附带专用型的烧杯来量取，在量杯的底端还配有戳破鸡蛋壳的尖针，煮蛋前要它将鸡蛋壳一端刺一下，那样可防止蛋在加温操作过程中产生鸡蛋壳开裂。这儿说的水槽是铁质的，表层开展灰黑色空气氧化解决，相近胶木粉款式。

这一煮蛋器的款式新奇美观大方，构造合理恰当，在表面看不出来有安裝螺丝，找了好长时间，总算发觉它安裝的精妙处，在煮蛋器底端正中间有一块环形的锁扣式地脚螺栓后盖板。因此尝试在后盖板正中间用麻花钻钻了一个孔，随后用螺丝刀把它撬了出去，见图4右上方。煮蛋器上、下2个部位的融合只靠其底端正中间一个地脚螺栓来固定不动，不容易发生分毫的松脱状况，这也是它构造的一大特性。
依据使用说明书，可根据满载评测其特性与优劣，即不放水接入开关电源，逐渐时红灯亮，当温度做到一定时热继电器断掉，信号灯亮，表明控制回路完好无损，不然给予掉换。
