广东省产阿帕其牌电热水瓶，选用了一块时基场效应管NE555构成控制回路。图下为小编依据实体绘制，供检修参照。

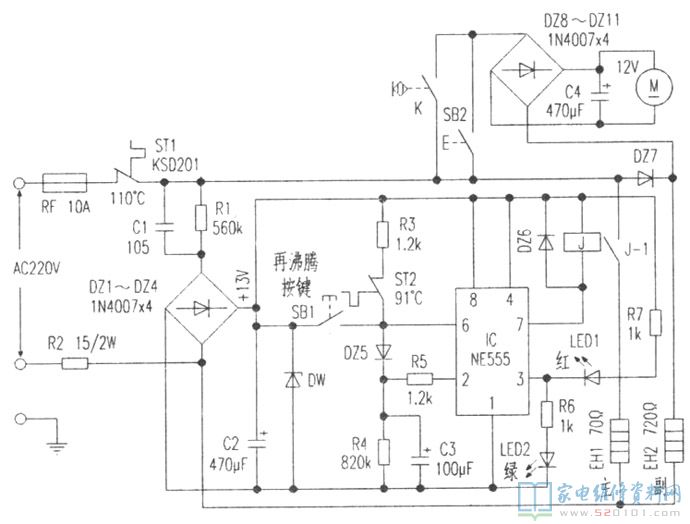

一、电路图讲解

接入电压，AC220V经RF/ST1根据C1/R1降血压过流保护，由DZ1-DZ4全桥整流器、C2过滤、DW1稳压管后获得约13V平稳直流电压给IC时基电路(NE555)配电，该工作电压又经R3与控温温度控制器ST2加进IC⑥脚，再经过DZ5、R5送进IC②脚。因为IC⑥脚、②脚均呈高电平，使IC导出端③脚与⑦脚呈低电频，这时继电器J得电吸合，常开触点分别接入，220V交流电流根据J-1加进熬水加热器EH1上，EH1得电工作中，与此同时显示灯(红)闪光标示处于熬水情况。
当电水瓶座的水烧开，而温度控制器ST2做到温度控制点91℃时，ST2姿势，內部常闭点断掉，IC②、⑥脚丧失开启工作电压，时基电路內部旋转，使③、⑦脚导出高电平，继电器断掉，终止再次加温，显示灯LED2(绿)照亮标示保温情况，保温加热器EH2再次工作中来保持温度。
图内SB1功能键为再烧开按键，当按住SB1时，13V直流电压经SB1、DZ5向c3电池充电，与此同时IC②、⑥脚再度呈高电平，IC內部也再度旋转，促使③、⑦脚再度导出低电频，继电器吸合，EH1得电工作中。
当C3两边的流程通过电阻器R4渐渐地泄排掉后，约50秒上下，IC內部再度旋转，再度返回保温情况，这期内足够让电热开水瓶再度做到烧开情况。
杯碰K或按SB2按键时，220V工作电压通过保温电热水器EH2串连降血压后加进由DZ8～DZ11构成的整流管(实则半波整流)，这时出水电机M得电并推动出水泵工作中。
电源电路中ST1起避免电热开水瓶没有水空烧维护作用。

二、常见问题

1．插电后鲜红色显示灯照亮，但温度很低。因为鲜红色显示灯可以照亮标示，表明时基电路NE555工作中一切正常，此常见故障是熬水加热器(主)没有工作，而仅有(副)保温加热器工作中的状况，精确测量主加热器两边电阻器一切正常，插电测继电器可以吸合，但EH1两边无220V交流电流，表明继电器毁坏(接触点损坏)拆换该继电器后常见故障清除。
2．按住出水键不出水。无论按下出水电源开关K或功能键SB2均不出水，表明电源开关功能键一切正常(因出水电源开关或功能键与此同时毁坏概率不大)，常见故障该是配电电源电路或电机毁坏所导致，最先查整流管输出电压(在按住SB2时)一切正常，再取出电机，另加12V直流电压检测电机也不可以转，是电机毁坏，给予拆换后一切正常。另一例为二极管DZ7穿透短路故障导致电机无配电，此常见故障超过电机毁坏，应主要查验。
留意：在插电维修常见故障时要留意避免触电事故，因全部电源电路没经防护，电源电路为热底版。
