遥控器风扇速率调节器具备以下优势：调节器风速档位可以用7段显示屏开展数据表明；可给予8种不一样的风速f一般调节器较多仅有5种)；排忧解难的当地和长距离操纵方式；风扇速率的调节相位差并不是根据更改工作电压得到，因此不容易因应用功率大的的降血压电阻发烫而消耗电力工程。

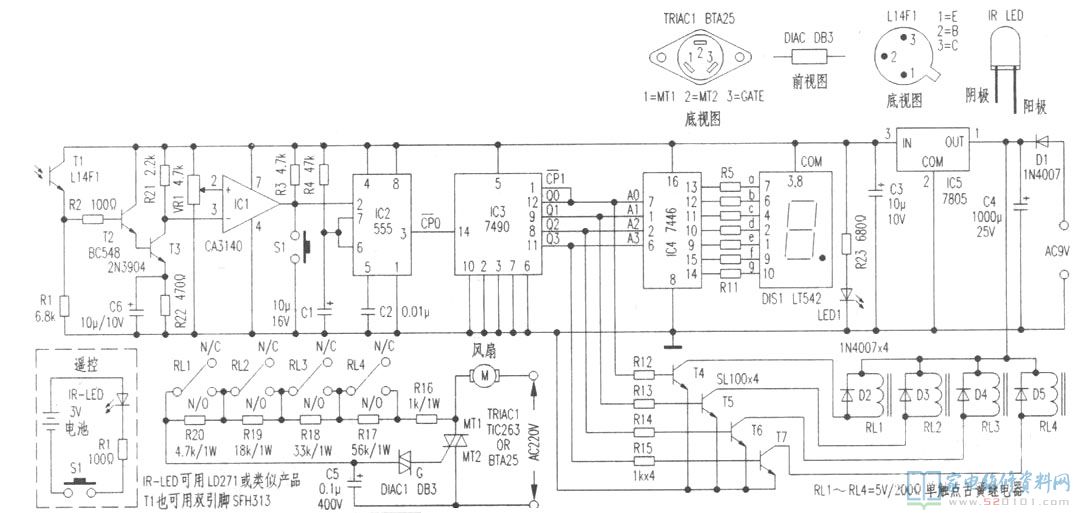

本电源电路如下图所示所显示，智能遥控器由IR LED、过流保护电阻R1、轻触开关S1和3V充电电池构成。应用时只需将遥倥器指向红外线接受探测器，按住S1、红外线光线就投影至光电管T1上，经达林顿管对管T2、T3变大后送至比较器CA3140(IC1)，比较器导出的上沿就开启多谐振荡器555(IC2)，其工作频率由R4、C1决策。IC2导出送至十进计数7490(IC3)，其导出分为双路：一路送至显示器驱动集成ic7446(IC4)，再用7段共负极LED表明需要的风速数据；另一路送往4只汽车继电器推动电子管T4-T7，操纵4只汽车继电器RL1～RL4，根据其接触点使4只变速电阻R17～R20合闭，进而操纵晶闸管TIC263的导通角，使风扇速率随便调节。这类计划方案防止了选用耗电量的大功率电阻或沉重的环形变压器。此电源电路的设计方案输出功率容积达到5500瓦(220V/25A)，可以用以功率大的的风机等作风速调节。
