一、电路图讲解

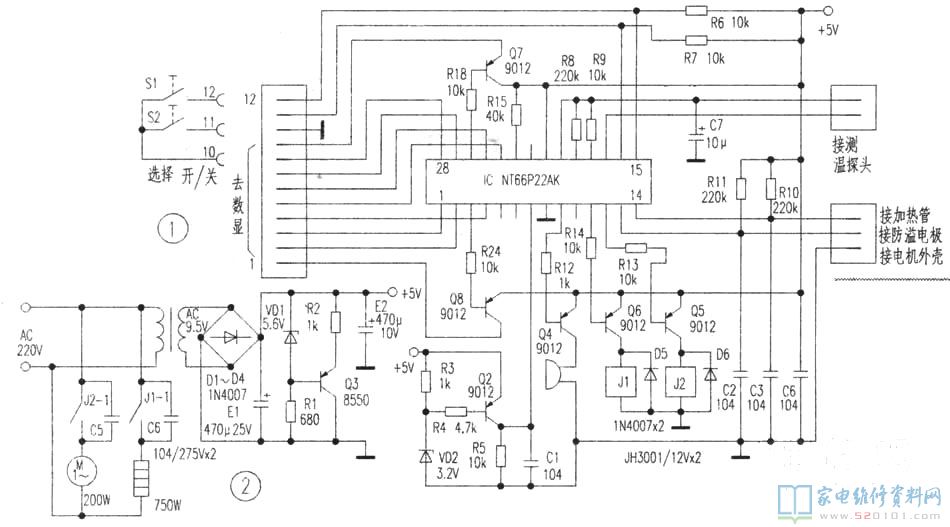

该电源电路由微电脑集成icNT66P22AK操纵，控制回路见图1所显示，电路见图2所显示。接入开关电源，若杯里水位线末达到规定相对高度时不可以运行加热管，并显示“E1”，无源蜂鸣器呜叫提醒少水，此作用能避免加热管空烧。当水位线一切正常时显示“00”，按S1 IC 11脚输出低电频，Q6关断，汽车继电器J1吸合逐渐加热，随温度上升，温度测量摄像头的电阻值随着转变，经IC解决后由数码显示管显示加热温度。当温度上升到80℃时，Ic的11脚输出高电平终止加热，与此同时12脚输出低电乎Q5关断，J2吸合，电机M得电转动，逐渐磨浆，打浆20秒、停10秒，不断四次后磨浆完毕，12脚输出高电平，11脚输出低电频，J1吸合，开展二次加热，当豆桨烧开时泡沫塑料升高至防堵摄像头时13脚键入低电频，使11脚输出高电平，以终止加热避免豆桨外溢。当豆桨煮开时数码显示管显示“99”加热终止，无源蜂鸣器警报并显示“ED”提醒豆桨早已煮好。
二、常见故障维修
常见故障状况：电机不转动。
常见故障维修：拆卸外壳，用万用表测量电机绕阻一切正常，观查电机碳刷完好无损，立即给电机插电，电机可以转动，常见故障应在操纵一部分。因微电脑集成ic不容易毁坏，且数码显示管可以显示并有警报声，因此关键查验微电脑输出一部分的元器件，查验Q5、Q6完好无损，当查验到D6时发觉该二极管早已短路故障造成J2不可以姿势。拆换D6后插电调试，当加热到80℃时电机逐渐转动，常见故障清除。

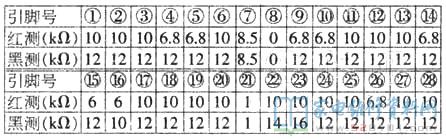

用MF47型数字万用表R×1k挡精确测量IC各脚在路阻值见附注。
