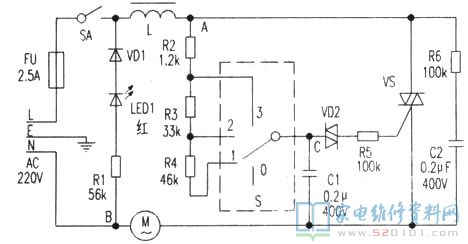

宝良MJ-1A电动按摩器实绘电源电路如下图所示。当开关S坐落于1、2、3随意一个部位时，按住开关SA，显示灯LED1传出彩光，按摩仪处在运行状态。
若S放置1部位，则开关电源经电阻器R2、R3、R4向电容C1电池充电，充电至双重二极管VD2导通电压时，开启电压经R5触发双向可控硅vs，使之导通，电动机得电旋转，推动偏锤式震动组织姿势。更改开关S的档位，则C1电池充电時间更改，进而可以更改双向可控硅的导通角，做到变速的目地。电阻器R6和电容C2构成阻容消化吸收控制回路，维护双向可控硅VS。

一、常见故障检修

1．一切档位均不姿势，但LED1亮。
最先用数字万用表查验开关s是不是一切正常，若正常再查验A、B二点电压，若沒有电压，表明电磁线圈L毁坏。
次之查验电容C1是不是穿透或断路；双重二极管VD2和双向可控硅是不是断路。
2．按摩仪旋转一切正常但没法关机，且一直维持在快速。
这部分状况是双向可控硅VS穿透而致。
