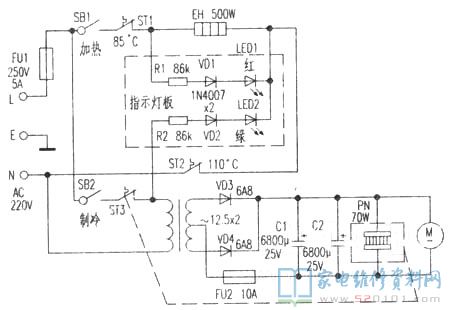

一、电路图讲解
该设备构造主要是由主机箱、聪慧座、储水箱、冷罐、热罐和冷/热水器混水阀等构成。应用时，将水瓶座倒霞插进聪慧座，生活用水经导管口注入储水箱，经济管理道分离冷罐和热罐再经过制冷和加热，按住冷/热水器混水阀，各自排出7～12℃冷水、85-96℃开水。
1．加热电源电路
由加热电源开关SB1、加热温度控制器ST1、加热管EH、防空烧温度控制器ST2及LED1标示电源电路组成。插上电源线插头，合闭SB1，加热显示灯LED1亮彩光，EH提温。因为ST2的姿势温度比ST1高，一切正常加热情况下ST2起保障功效，一般不容易姿势，仅有ST1起温度操纵功效。当热罐温度做到96℃时，ST1触点断掉，LED1灭掉，EH中止加热。当食用开水或当然减温至85℃时，ST1触点合闭，LED1亮彩光，EH修复加热，使水在85—96℃中间隔热保温。
2．制冷电源电路
合闭制冷电源开关SB2，制冷显示灯LED2亮绿光，电压经FU1、SB2、制冷温度控制器ST3加进环形变压器T降血压，经VD3、VD4全波整流，C1、C2过滤后导出12V直流电压供风扇电机M和电子器件制冷片(半导体材料制冷元器件)PN制冷。当冷罐温度降低到7℃时，ST3触点断掉，LED2灭掉，T跳停，M转停，PN中止制冷。当饮冷水或当然提温至12℃时，ST3触点合闭，LED2亮绿光，M转，PN修复制冷，温度在7～12℃中间隔热保温。
二、常见故障与检修
1．一合闭SB1，就烧坏FU1。
此状况表明加热电源电路有短路故障性常见故障。关键查验SB1、ST1、EH、ST2插线接线端子是不是掉下来导致短路故障。若一切正常，多是EH加热丝穿透短路故障，应换EH。
2．聪慧座出气口持续排出来蒸气，开水温度过高。
该状况表明加热温度出现异常。关键缘故：一是ST1品质不太好，温度特点下降，断掉姿势温度上升。二是ST1触点粘死，到温不可以关闭电源，水沸不仅。用KSD-301型(250V/5A/85℃±3℃)温度控制器拆换。
3．LED1亮，水不热。
多是EH烧坏造成常见故障。用万用表测量EH两脚，一切正常电阻值为96．8Ω上下，若∞，表明EH烧坏，拆换EH。除此之外，EH两脚接灯线接线端子比较严重空气氧化，开关电源堵塞，也会造成本常见故障。
4．LED2亮，不制冷。
不制冷多是制冷电源电路有关元器件毁坏而致．(1)精确测量PN两边有没有12V或c1、C2是不是短路故障。(2)若精确测量PN两边有12V，且M旋转，多是PN引路造成不制冷，用万用表测量PN正反面向电阻器，一切正常电阻值约3Ω上下，若∞，表明PN引路。用TECI-12706型(DC12V/6A)电子器件制冷片拆换。
5．冷水很冷，伴随结冻不出水量状况。
此现象是制冷过多而致。最先查验ST3毛细血管温度传感器头是不是滑脱冷罐，若已脱出应将其插进原点而且要及时(深约150mm)。若温度传感器头未变化，则可能是ST1触点煅烧粘死，到温持续电，长期性插电制冷而致。用WDF17A-111-022型(250V/5A)温度控制器拆换。
6．冷罐冷水变成温开水或开水，
此状况是PN不制冷反倒是制暖。关键缘故：一是M烧毁不转，不可以将PN制冷的发热量排出来主机，其发热量经制冷轴传到冷罐，使冷水变成温开水，插电时间长了则变成开水。用RDL-9025S型(DC12V/0．16A)微电机风扇更按。二是拆换制冷口腔上皮细胞，正负极导线镨接，将正负极导线互换接好，常见故障就可以清除。
7．生活用水从聪慧座外溢。
关键因素是水瓶座有特细裂痕，在自然压下，冷罐、热罐、储水箱储满水时会向聪慧座间隙外溢。能换瓶或另鱼缸换水。
