一、原理

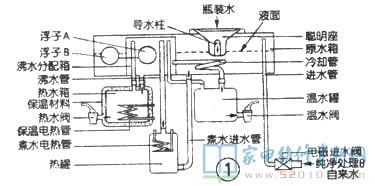

饮用水经净水器过虑变为矿泉水根据真空电磁阀(或桶装水经聪慧座)进到立式饮水机原储水箱。因为原储水箱与热罐是连通的，并设置沸水支管高过原储水箱液位，因此生活用水不容易立即从沸水管排出。当热罐不运行时，热罐、原水塔的液位一样。当煮水加热管把水烧开后，因为沸水的比例比生活用水轻；及其水沸腾时造成蒸汽工作压力，在这里二种要素一同的作用下，使热罐排水口一端液位上升，沸水持续从沸水管注入沸水分派箱，分配箱的沸水先注入开水箱供食用。开水箱满水时，不必要的沸水经冷凝器制冷后注入温开水箱供食用。
二、电路图讲解

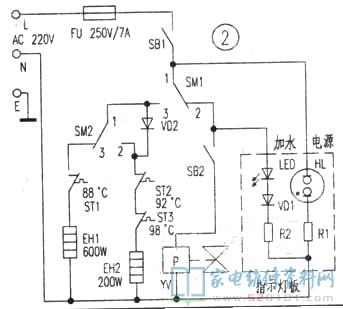

该设备电路设计图如下图2所显示。接入电源总开关SB1，指示灯HL亮、放水灯LED亮。当原储水箱没有水或水位小于设置水位时，因为水位电源开关SM1还未接通①、③位，煮水加热管EH1及保温电热管EH2也不工作中。
挑选渗水方法：一是向聪慧座插进桶装水，生活用水全自动注入原储水箱；或合闭立式饮水机的渗水电源开关SB2，真空电磁阀YV得电吸合向原储水箱全自动渗水，当原储水箱水位升高至设置上水位时，浮球B浮上来，推动水位电源开关SM1①与②断掉，YV跳停终止渗水，放水灯LED灭掉。这时若沸水分派箱没有水或水位小于设置的下水位时，水位电源开关SM1①与③接入，煮水电源电路接入，220v交流电经熔断丝FU、电源总开关SB1、水位电源开关SM1①与③、水位开关SM2①与③、煮水温度控制器ST1加至EH1(600W)逐渐煮水。
当水被煮烧开后，沸水经沸水管注入沸水分派箱，再各自注入热罐和温开水罐备饮。当热罐、温水罐各自满水时，沸水分派箱水位升高至设置的上水位时，浮球A浮上来，推动水位电源开关SM2①与③断掉，EH1终止煮水。这时水位电源开关SM2①与②接入，保温电源电路接入，保温加热管EH2(200W)以全输出功率开展保温，在保温温度控制器ST2操纵下，使温度匀速运动在83～95℃中间。当沸水分派箱水位小于设置水位时，SM2①与②断掉，交流电经稳压管VD2半波整流配电，EH2以“半”输出功率开展保温。
电源电路中，熔断丝FU、防空烧维护温度控制器ST3是立式饮水机的维护元器件。当电源电路发生短路故障问题时，FU全自动融断。万一ST2毁坏，热罐溫度偏高或没有水空烧时，ST3全自动断掉开关电源。加水后手动式校准ST3按键，令其接触点校准接入，就可以资金投入一切正常工作中。ST1也具备校准的基本功能和功效。
三、常见故障维修
1．指示灯没亮，整体不工作中
查验熔断丝(7A、250V)末见烧坏，精确测量电源总开关SB1堵塞。用同规格型号电源总开关拆换后常见故障清除。
2．不煮水
关键查验煮水电源电路有关元器件。精确测量SM2、ST1和EH1，发觉EH1电阻值无穷(一切正常电阻值为80．6Ω)，表明已烧坏。拆换EH1后常见故障清除。
3．不保温
关键查验保温电源电路有关元器件。精确测量VD2、ST2、ST3和EH2，发觉ST2常温下引路，核查为接触点烧蚀。用KSD301型92℃温度控制器拆换后常见故障清除。
4．走电开关跳闸
关键查验EH1、EH2，发觉EH1对壁厚接地电阻很低(约为5k)，一切正常应是无穷，核查为壁厚有几个微小裂痕渗漏，造成走电。拆换EH1，常见故障清除。
