一、电路图讲解

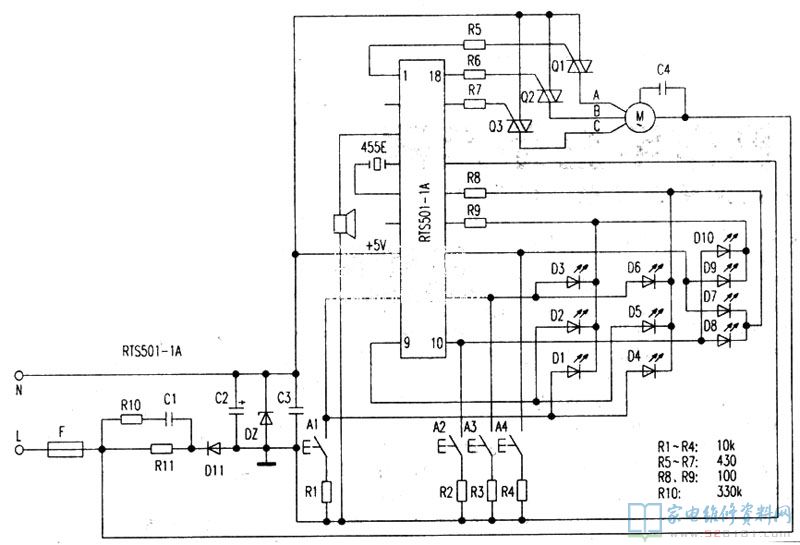

FS36-40电脑上程序控制电扇的程序控制IC是调心轴承直幅18脚电子器件RTS501-1A，其外部元器件少，简易靠谱，具备手动式实际操作，自动控制系统，LED发光二极管运行状态标示，定时开关机等作用。其基本原理如下图所示。Ac220v经F、R10、R11、C1降血压过流保护，D11、C2半波整流滤披，Dz、c3稳压管，产生 5V直流电源给予给IC。
IC芯片RTS501-1A各脚作用如下所示：①、18、17脚为电机控制系统端，各自经R5、R6、R7(430Ω)电阻器接可控硅Q1、Q2、Q3操纵端，当在其中一脚为低电频时，相对性应的可控硅导通；3脚和地中间接压电式无源蜂鸣器，每进行一次响一下；④、⑤脚中间接455E晶振电路，给IC给予准确的时钟频率；⑦脚为开关电源端；⑧脚为运行和风力挑选端，经轻按功能键A1、R1接地装置，先后按A1键，风力转变为：弱风→中风→大风→弱风；⑨脚接各发光二极管；⑩脚为清零端，按住A2，IC清零；11脚为按时操纵端，按A3，按时先后为：30→60→120→240(分鐘)→消除；12脚为风种挑选端，按A4，风种转变为：基本风→吹风→睡眠质量风→基本风；13、14脚接各发光二极管；15脚接地装置；发光二极管D1，D2、D3各自标示弱风、中风、大风，D4、D5、D6各自标示基本风、吹风、睡眠质量风，D7、D8、D9、D10各自标示30、60、120、240(分鐘)定时开关机作用。
二、操纵基本原理
1．运行：当按住开启键A1时，Ic给予程序流程导出：17脚最先导通2秒，风机以最大风力旋转2秒，风机运行，随后①脚导通，为基本弱风，相对应发光二极管D1、D4亮。先后按A1键，可控硅Q1、Q2、Q3各自导通，三速风扇电机的A、B、c抽头绕组先后工作中，导出为：弱风→中风→大风→弱风，发光二极管D1、D2、D3相对应照亮。
2．①脚导出数据信号操纵Q1，风扇电机A抽头绕组工作中6秒停6秒，风机导出断断续续的弱吹风或先后使B抽头绕组导通6秒→B绕组导通6秒…。风机导出时大时小的间歇性龙卷风及高低转变的间歇性风、睡眠质量风。
三、常见故障检修
电源电路中易损元器件有商业保险F、R10、D11及双重可控硅Q1、Q2、Q3；F为1A商业保险，用以维护可控硅和风扇电机，不能省掉或换大；R10为36Ω／3w电阻器，易烧坏；D11为1N4004二极管。电源电路用中心线N做为Ic RTS501-1A配电正级，较为安全性。若有常见故障，可应查15脚、⑦出脚间是否有 5V工作电压，随后再查以上易损元器件。
