名钻牌700W电热水瓶具备全自动加热、保温和标准气压、潜水泵二种出水方法及防空烧等特性。文中详细介绍该电热水瓶的电路图讲解及常见问题的维护保养方式。

一、电路图讲解

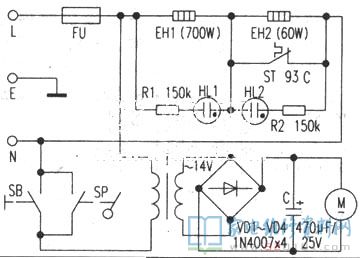

依据实体画出原理图如下图所示。由加热保温电源电路和出水电路两部份构成。加热保温电源电路瓶里灌满水再连接电压开关电源，过热商业保险器FU、主加热器EH1、保温加热器EH2组成回路，加热显示灯HL1亮。因为温度控制器ST并接于保温加热器EH2和保温显示灯HL2两边，因此EH2不发热，HL2都不亮。接入主机电源后EH1发烫提温，当温度做到烧开溫度时，ST全自动断开，HL1灭掉，HL2亮，这时EH1与EH2串连，而EH1的电阻器远比EH2小，因此EH2发烫，开展保温。

出水电源电路SB为轻按式出水开关，设定在瓶塞控制器上，拿手按触开关出水。SP为杯压式出水开关，设定在加水杯处，自来水杯压触杆杠开关出水。按住任一出水开关，则与FU、环形变压器T组成回路，经整流器过滤后为出水电机M给予运行开关电源，M旋转推动泵壳旋转出水。

二、常见故障检修
1、整体不工作中

多是FU烧坏。关键查EH1、EH2、ST接灯线接线端子有没有掉下来或被穿透导致短路故障。也是有很有可能FU特性下降自主融断，可以用250V／10A／120℃过热商业保险器换之。
2、加热显示灯亮，不加热

大多数是加热管EH1內部加热丝短路。应查EH1、EH2接灯线接线端子是不是比较严重空气氧化或松动造成接触不良现象。用数字万用表测EH1两边，一切正常的阻值为69Ω上下，若无穷，应拆换加热管。
3、接入开关电源，全自动出水

多是SB或SP因久用进而內部接触点熔结黏连，以SB毁坏较多见，按原形号拆换轻按式开关就可以。
4、按轻按出水开关或杯压出水开关，均不出水

电机M电机碳刷比较严重损坏较多见。最先精确测量M两边是不是有没问题的直流电压，若一切正常，则可能是电机M坏，用DB-2型(工作标准电压8—12V)潜水泵拆换；如果没有，查T、VD1～VD4、C是不是坏。
