一、原理

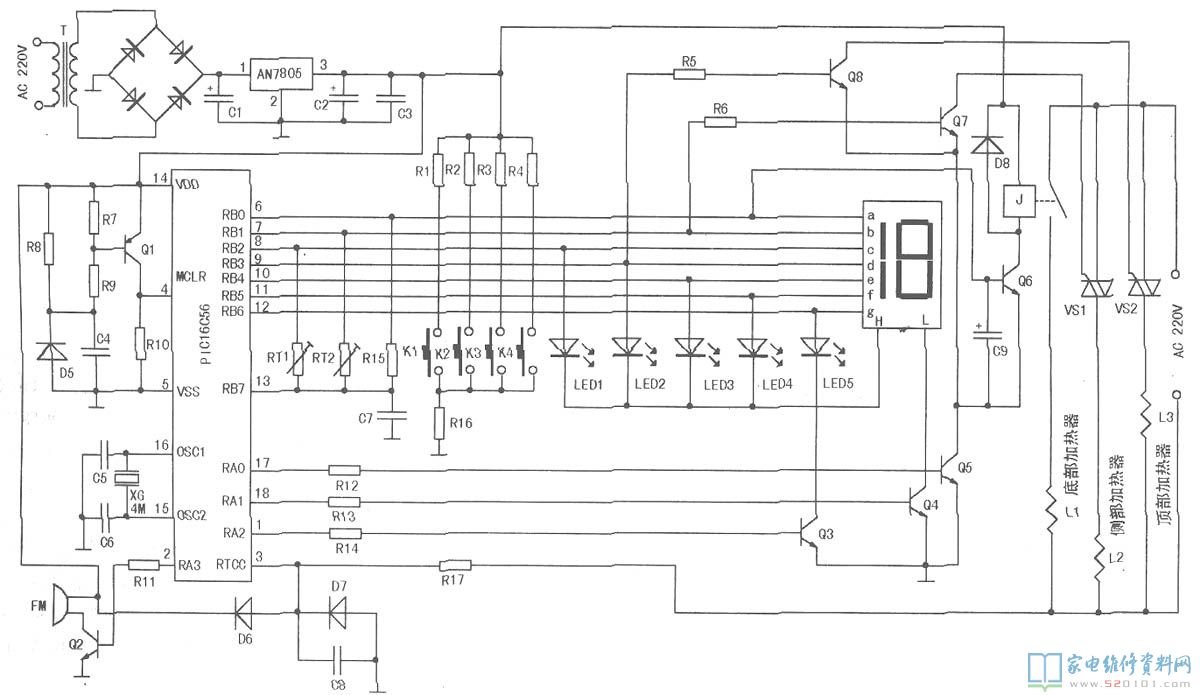

图中中数码显示管和发光二极管LED1~LED5构成表明电源电路。在其中,一位半数码显示管用于表明时间延迟的整时一部分,時间的一点儿则根据LED5来表明(当按K4键确定后,数码显示管和LED5表明的为延迟剩下的时间)。而发光二极管LED1~LED4则用以工作方式和运行状态的标示,实际是:LED1相匹配迅速煮饭,LED2相匹配智能化煮饭,LED3相匹配煮粥,LED4为运行/终止显示灯。在主要参数设定时LED4闪动,当主要参数设定并确定后,LED4长亮。本型电饭煲有三个加温元器件,即底端主电加热器、锅侧和锅顶的协助电加热器,那样就能确保加温匀称,做出的饭更为绵软爽口。底端主电加热器由汽车继电器和开关三极管操纵,锅侧和锅顶电加热器各自由开关三极管和双向可控硅操纵,其导通状况由单片机依据检验結果开展操纵。
本型电饭煲的温度测量关键元器件是R15、C7和2个温度感应器(温度传感器),即坐落于电饭煲顶端的RT2和坐落于底端的RT1。当溫度转变时,RT2、RT1电阻值随着更改,进而更改了RC控制回路的电池充电時间,电池充电時间根据单片机內部RTCC电源电路开展纪录,根据对续航時间的较为,可获得 温度传感器的阻值,通过与运行内存数据信息开展核对,可变换获得所温度测量值,使单片机适度传出加温通/断的程序控制。当煮饭或煮粥程序流程已结束而进到隔热保温情况时,单片机②脚会输出差分信号,使外接无源蜂鸣器FM传出工作频率较低的语音提示,提醒煮饭程序流程已结束,已经进到隔热保温情况。若电饭煲内没有水或因种种原因使电饭煲发生空烧时(这时溫度将超出105℃),单片机(17)脚输出低电频,Q5截至,导致Q6~Q8截至,三个电加热器开关电源均被断开,无源蜂鸣器FM与此同时传出紧促的警报声,提示煮饭者立即采取一定的有效措施。
脚号 | 编号 | 作用 | 脚号 | 编号 | 作用 |
1 | RA2 | 输入/输出口 | 10 | RB4 | 输入/输出口 |
2 | RA3 | 输入/输出口 | 11 | RB5 | 输入/输出口 |
3 | TOCKI | TMRO计时器/计数输入端(无需时要接地装置或VDD) | 12 | RB6 | 输入/输出口 |
4 | MCLR | 校准端(低电频合理) | 13 | RB7 | 输入/输出口 |
5 | vss | 地 | 14 | VDD | 开关电源(一般为5v) |
6 | RBO | 输入/输出口 | 15 | OSC2 | 钟表震荡外接元器件端口号 |
7 | RB1 | 输入/输出口 | 16 | osci | 钟表震荡外接元器件端口号 |
8 | RB2 | 输入/输出口 | 17 | RAO | 输入/输出口 |
9 | RB3 | 输入/输出口 | 18 | RA1 | 输入/输出口 |
