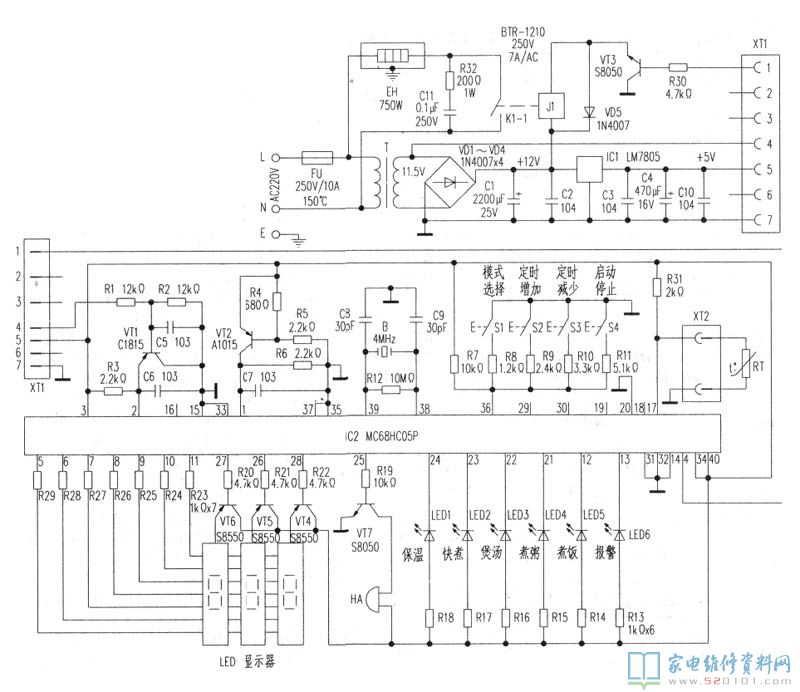

下面的图为这款电饭锅实制图，电饭锅由开关电源配电、输出功率推动电路（建在锅底）所组成，微处理器操纵电路（建在盖子）见下面的图。两一部分电路由XT1插座插头联接，关键由如下所示电路构成。

1、过热维护电路F
U为电饭锅整体维护断路器．串连在开关电源键入控制回路中，安裝在发烫盘（热敏感）部位。当电路发生短路故障和温度超出150℃时，FU全自动融断，强制性断掉整体开关电源，维护电饭锅不被烧毁。
2、开关电源配电电路
220V电压经FU后分成两只路：一支途经汽车继电器的常开触点K1-1为发烫盘EH配电：另一支路加至环形变压器T降血压至11.5V交流电流，由VD1～VD4桥式整流，C1、C2高低频过滤后造成12V直流电压为汽车继电器J1配电。与此同时，该12V直流电压由稳压管块IC1(LM7805)及其C3、C4、Cl0构成稳压管电路，造成5V平稳的直流电压，根据XT1的⑤、⑦脚做为微处理器IC2工作中开关电源。
3、钟表震荡电路
钟表震荡电路由IC2的(38)，(39)脚及其外接B、R12、C8、C9等元件构成。震荡电路的振荡工作频率由石英石晶振电路的工作频率明确（为4MHz），震荡电路造成的钟表震荡数据信号给予给微处理器做为脉冲发生器，使微处理器內部电路互相牵制、相互配合。
4、校准电路
复位电路由IC2的①脚及其外接VT2、R4、R5、R6、C7等元件构成。刚接触电原时，VT2的集电结向IC2的①脚键入低电频，将內部存储器清零，进行校准（使各功能设置为初始值）。一切正常业务时IC2的①脚为高电平。
5、过零检验电路
过零检测电路由IC2的②脚及其外接VTI、R1、R2、R3、C5、C6等元件构成。
过零检验工作电压接于环形变压器T的次级线圈，电压过零数据信号根据XT1的④脚加至VT1的基极。当键入工作电压高过0.7V时，VT1关断，IC2的②脚为压低；当键入电流小于0.7V时，VT1截至，IC2的②脚为高电平；终断合理．即微处理器造成一次外终断，进而使系统软件记时精确、靠谱。
6、数字键盘电路
键盘输入电路由IC2的(36)脚及其外接功能功能键S1～S4、电阻器R7-R11等元件构成。4个功能功能键经不一样的电阻器与R7(l0kΩ)分压后送出去微处理器。不一样的功能键按住后，加进IC2(36)脚的直流电压值不一样，微处理器由此键入工作电压的值来明确所按键的功能键，实行相对应功能。
在数字键盘电路中．S1为工作模式选择键．可以循环系统设置做饭、熬粥、熬汤、快煮、隔热保温等5种功能：S2为提升预设的按时時间键：S3为降低预设的按时時间键（按时時间可达6钟头）：S4为运行，终止键。
7、锅底温度检验电路
锅底温度检测电路由IC2的(17)脚及其外接电阻器R31、温度传感器RT等元件构成。RT具备负温度特点，安裝在锅底，用于检验锅底温度。5V直流电压经R31与RT分压后的电流键入IC2(17)脚，由内电路转化成模拟信号开展选择项，实行相对应的加温管理程序。
8、输出功率推动电路
输出功率推动电路由IC2的④脚根据XT1的①脚及其外接R30、VT3、J1、VD5、K1-1、R32、C11、EH等元件构成。接入开关电源．按住功能功能键S1～S4在其中的1个键，微处理器接到键数据信号，IC2的④脚导出高电平。该高电平经R30加至VT3的基极．VT3关断，汽车继电器Jl吸合，其常开触点Kl-l合闭，220V电压加至加温电路，发烫盘EH受电发热。此外：微处理器逐渐检验锅底温度，依据功能挑选新项目开展辨别和操纵。
在输出功率推动电路中，VD5为续流二极管（给汽车继电器Jl磁铁线圈给予释放出来反峰工作电压），维护VT3不被穿透毁坏。由R32、C11构成火花放电消化吸收电路，一方面避免K1-1导通时造成火花放电影响家庭用视觉家用电器．另一方面避免接触点拉弧烧蚀触点，增加汽车继电器使用期限。
9、按时、功能方式表明电路
由IC2的⑤～(11)脚、(26)～(28)脚及其外接R20～R29、VT4～VT6及7段LED数码管构成按时表明电路，用以表明预设的剩下的时间。VT4～VT6为数码显示管的推动管，用以挑选显示屏的数据位（共3位）。
由IC2的(13)、(12)、(21)～(24)脚及其外接发光二极管LED1～LED6等元件构成功能方式表明电路。在其中LED1～LED5用于表明隔热保温、快煮、熬汤、熬粥和做饭等功能．LED6用于表明警报功能。
10、蜂鸣声警报电路
蜂鸣声警报电路由IC2的(25)脚及其外接R19、VT7、HA等元件构成。当IC2的(13)脚为低电频时，LED6照亮；当IC2的(25)脚导出为高电平时，VT7关断，2kHz差分信号加至HA传出蜂鸣声。实际操作功能键S1～S4，无源蜂鸣器传出短速蜂鸣声，提醒实际操作合理。
当过热时，无源蜂鸣器传出长鸣音，LED6与此同时闪耀。
