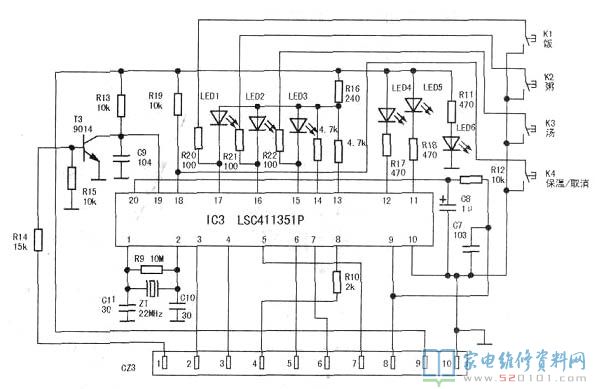

希贵GDS65 -C型电脑电饭煲选用全智能操纵，溫度精准，具备做饭、煮粥、煲汤和保溫等作用。自己依据实体制作出盖子电路、底锅电路各自见上图、下面的图。两一部分电路选用压接件C23联接。整体由过热维护、开关电源、过零检验、钟表震荡、锅检电源开关、底锅温度测量、功能键输入与表明、加温推动操纵、蜂鸣声警报等电路构成。

1、过热维护电路
在开关电源输入控制回路串入超温断路器FU。当发热盘H升温出现异常或环形变压器B毁坏短路容量扩大时，FU全自动融断，断开开关电源，避免烧毁电饭煲。
2、开关电源电路
AC220V市电经FU后分为双路，一路为发热盘H配电，另一路经环形变压器B降血压，造成11V沟通交流电压，再由整流管D1～D4整流器、Cl过滤导出12V直流电电压，供汽车继电器11应用。与此同时，12V电压经IC1稳压管为5V电压，为双放大电路IC2配电，还根据压接件C23⑨向微控制器IC3给予开关电源，见上图。
3、过零检验电路
由T3、R13～R15、C9等构成。过零检验数据信号电压根据C23①脚接在环形变压器次级线圈，市电以10ms为周期时间的过零数据信号电压加至T3的基极。当输入电压高过0.7V时，T3关断，IC3(19)脚为低电频；当输入电压小于0.7V时，T3截至，IC3(19)脚为高电平，终断合理，即每过l0msIC3造成一次外终断，进而使內部记时电路精确、靠谱。
4、钟表震荡电路
由晶振电路ZT、R9、C10、C11等构成。由ZT造成22MHz震荡工作频率，为微控制器IC3给予平稳输出功率，使其內部各一部分电路相互配合。
5、锅检电源开关电路

关键由锅检电源开关K7构成。K7一端接地装置，另一端经C23⑦脚接IC3⑤脚。当里胆放进内锅后，K7受重能力功效合闭，IC3⑤脚为低电频，在这里情况下操纵作用才合理。

6、底锅温度测量电路
由双放大电路IC2、温度传感器RT（安裝在发热盘核心处，外观设计与隔热保温电饭煲磁瓦类似）、R2～R6构成。
5V经W1、R5、R6分压后，送进IC2积分电路输入端③脚做为标准电压。 5V经RT与R2分压后送进IC2正相反输入端②脚做为较为电压。加温时，RT将溫度转变变换为电压转变，经较为后，IC2⑦脚导出的电压经C23⑤脚送进IC3⑥脚，经內部电路计算后由IC3⑧脚操纵Tl关断与截至，进而操纵发热盘的运行状态。
7、功能键输入与表明电路
由功能键K1～K4、R16～R22、LED1～LED5等构成。当K7合闭后，按住K1（或K2、K3），相对应显示灯照亮，标示电饭煲当今的作用情况。R11、LED6构成指示灯电路。接入开关电源，5V直流电电压经C23⑨、⑩脚收到盖子电路，LED6照亮，显示灯电饭煲已接入市电。
8、加温推动操纵电路
由推动管T1、汽车继电器J1、继电器常开触点J1-1和发热盘H等构成。当IC3(17)脚得到开启数据信号后，⑧脚导出高电平，经C23④脚提供Tl基极，T1关断，Jl吸合，J1-1合闭，接入AC220V市电，发热盘H发热。伴随着锅温的持续上升，RT电阻值也缩小，IC2②脚电压减少，⑦、⑥脚电压也降低。当其降至IC3內部所制定的相对应电压时，⑧脚导出低电频，T1截至，Jl释放出来，Jl-l断掉，发热盘H终止加温，见下面的图。
9、蜂鸣声警报电路
无源蜂鸣器HTD经连接器C23②、③脚收到IC3③、④脚。按住K1～K4，IC3③、④脚导出一串单脉冲电压，使HTD传出短暂“滴滴滴”蜂鸣声，提醒实际操作合理。
