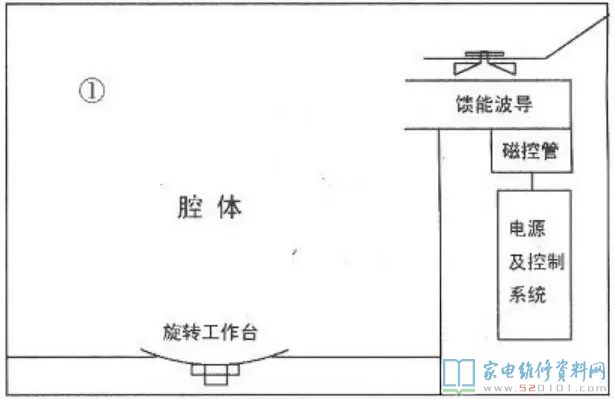

伴随着我们生活水平的日益提升，微波炉做为一款厨房家电商品，早已走入家家户户。微波炉按作用分成微波加温型和微波烤串型；按操纵种类分成机械设备型和全智能型。微波炉微波系统软件结构示意图如下图所示。

其原理如下所示：控制回路依据客户设定的火力点，将AC220V工作电压加到高压变压器的初中级，次之级导出3V～4V和1800V～2230V2组交流电流。3V～4V交流电压立即给磁控管钨丝配电；1800V～2230V交流电流经高压电容、高压二极管倍压整流过滤后，变成3600V～4500V的负直流电压，加到磁控管负极。当磁控管具有钨丝工作电压，且阳极氧化（接地装置）与负极中间的工作电压差超过3500V时，就造成2450MHz超高频无线电波，即微波，迅速振动食品类内的蛋白、脂质、糖原及水等物质的分子，使之互相撞击、压挤、磨擦，再次排列与组合。简单点来说，微波炉是靠食品类內部的摩擦生热来开展烹饪的。
磁控管发送微波的抗压强度（即输出功率）与阳阴极工作电压差及发送時间正相关。事实上，加工厂是根据高压变压器的髙压导出值设计制作微波的额定值功率的。客户设定火力点，便是更改控制回路给高压变压器给予AC220V开关电源的時间，进而操纵了烹饪时微波炉的具体功率。在最大火力点挡时，控制回路自始至终给高压变压器初中级配电，磁控管持续发送微波，这时功率较大；而在非最大火力点时，控制回路则以30s为一个周期时间，间断性给高压变压器初中级配电，使磁控管间断性发送微波，微波炉均值功率将小于至大功率。
电路图讲解浅析

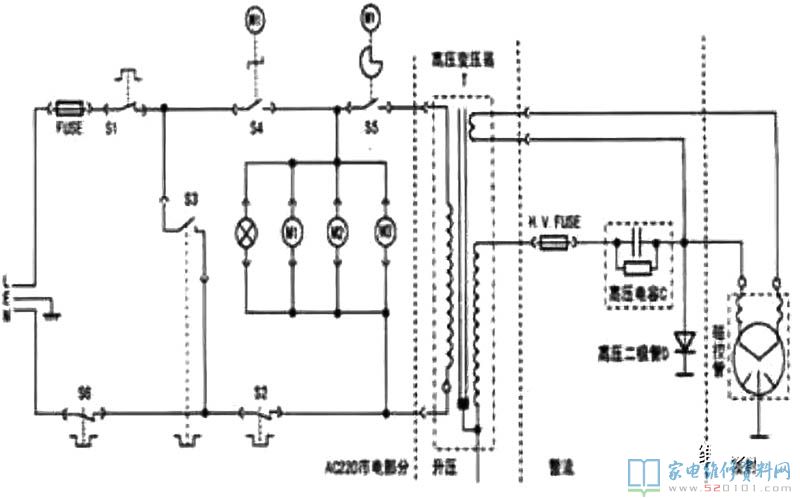

脚踏式微波炉的电机控制一部分关键由四部份构成，一是电压提供一部分，由电源线插头，电压熔断丝FUSE，电源开关和电缆线等构成；二是变压一部分，关键由升压变压器T构成；三是整流器一部分，由髙压熔断丝H.V．FUSE，高压二极管D，高压电容器C等构成；四是微波造成一部分，关键由磁控管和光波导入的设备构成，如下图所示所显示。

在该电源电路中一共有下列三个电流量回路

一是电压回路，220V交流电流经熔断丝、电动机、升压变压器初中级后流到电源插座。

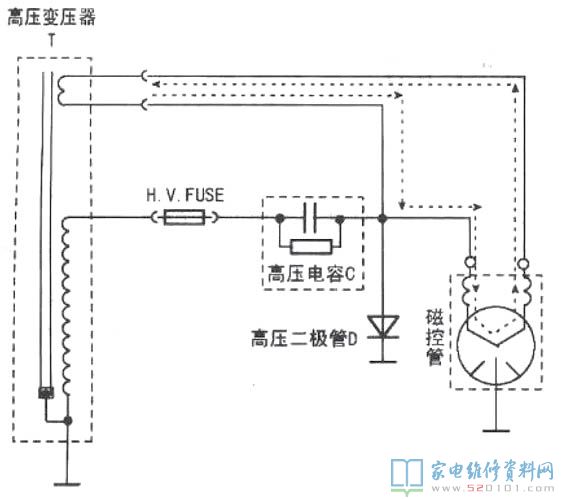

二是钨丝回路，升压变压器的一个次级绕组导出约3V交流电流，提供磁控管钨丝。仅有钨丝加温负极，阴极才可以发送电子器件。上边2个回路流的是交流电流。

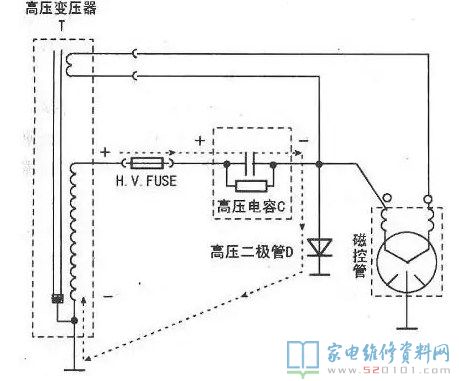

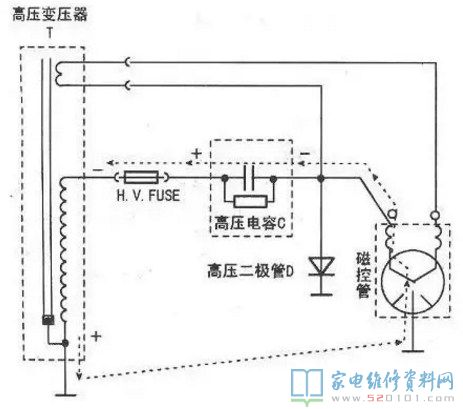

第三个回路是髙压回路，流的是高频率髙压脉冲直流电源。

220V电压回路：

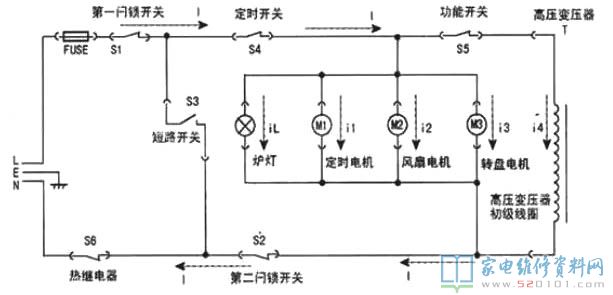

当合上炉膛后，计时器开启。S3被门边钩拉开，呈引路情况，在线路里失灵，这时电压电源电路中的电流量如下图所示，干路电流标成I，各并接环路里电流量标成i。干路里电流量I回路如下所示：开关电源L→FUSE→第一闩锁电源开关S1→定时器开关S4→五个并接环路(iL、il-i4)→第二闩锁电源开关S2→热继器S6→返回电源插头N，则电流量I=il, il i2 i3 i4。

【提醒】：
（1）以上五个环路里任一个短路故障，总电流量便会扩大，进而发生烧保险丝管常见故障。在其中，变电器短路故障尤其普遍。
（2）在这里电源电路中，干道路上的电子器件的联接多选用连接器，只需有一处断掉，总功率就为0，微波炉不工作中。
