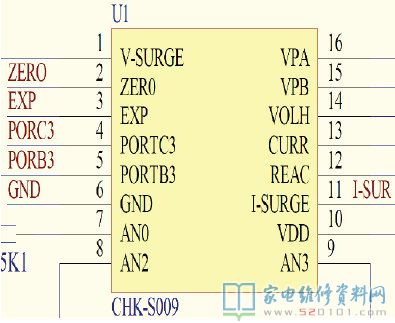

此常见故障维修步骤适用美的TM-S1-09B电脑主板，本主板选用三洋主板芯片CHK-S009，实际管脚作用与评测电压值如下图所示（以220V 为例子，各管脚在待机状态）。

静态数据电压如下所示：
10 脚为5V 电压点：5.0V-5.1V；
16 脚Va：2.7V 上下；
15 脚Vb：2.5V 左右，
Va,Vb 压力差在0.15V 上下；
1 脚电压（浪涌保护器检测口）：1.0V 上下；

在静态数据下，如各点电压误差比较大，则视作异常情况。

一、TM-S-09B线路板的常见问题维修流程表

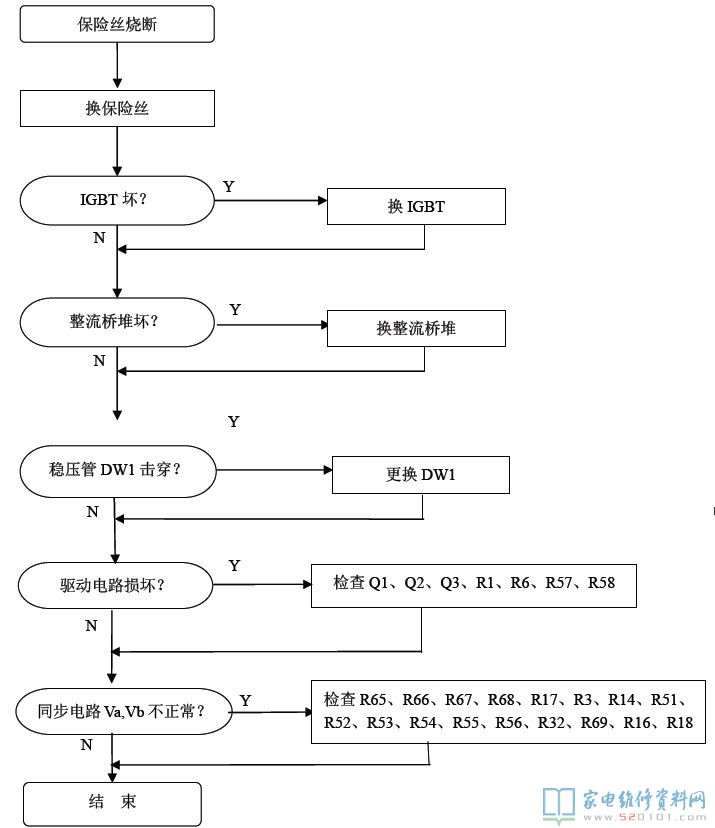

1、炸机常见故障

对于炸机的关键清查：

（1）、拆换熔断丝，用数字万用表二极管汽车档位，先检测IGBT 是不是一切正常后再去明确桥堆、稳压二极管DW1 是不是损坏；
（2）、检测光耦电路是不是一切正常（用数字万用表二极管汽车档位关键检测三极管Q1、Q2、Q3 是不是被穿透）；
（3）、检测同歩导出电压是不是一切正常（以220V 为规范Va 电压在2.7V 上下，Vb 电压在2.5V 左右，两电压误差在150mV 上下）。
（4）、如以上元器件及数据信号一切正常后，可通电开展衰老。

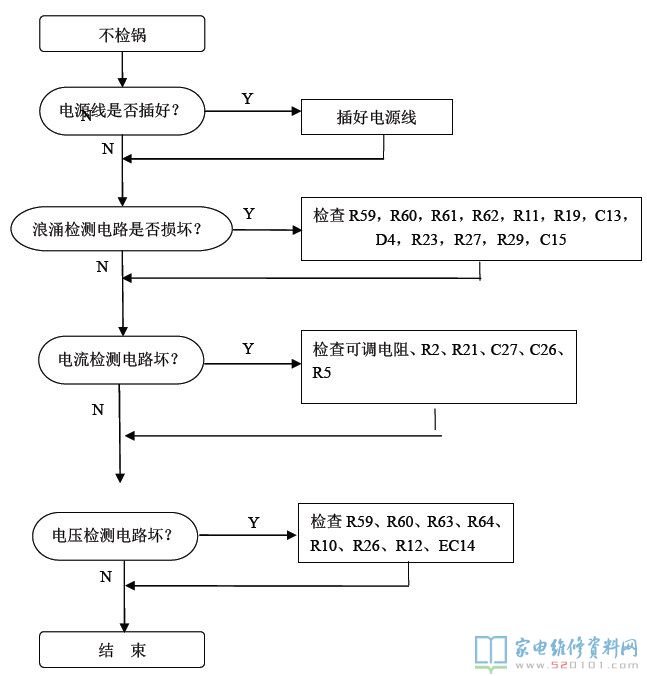

2、不检锅常见故障

对于不检锅的关键清查：

（1）、检查电源插头是不是插好；
（2）、检查浪涌保护器检测电源电路，电阻器、电容器是不是有什么问题
（3）、检测电流量检测电源电路是不是发生过电流状况，检查电容器，电阻器；
（4）、检测电压检测电源电路，VIN 在3.0V 上下。

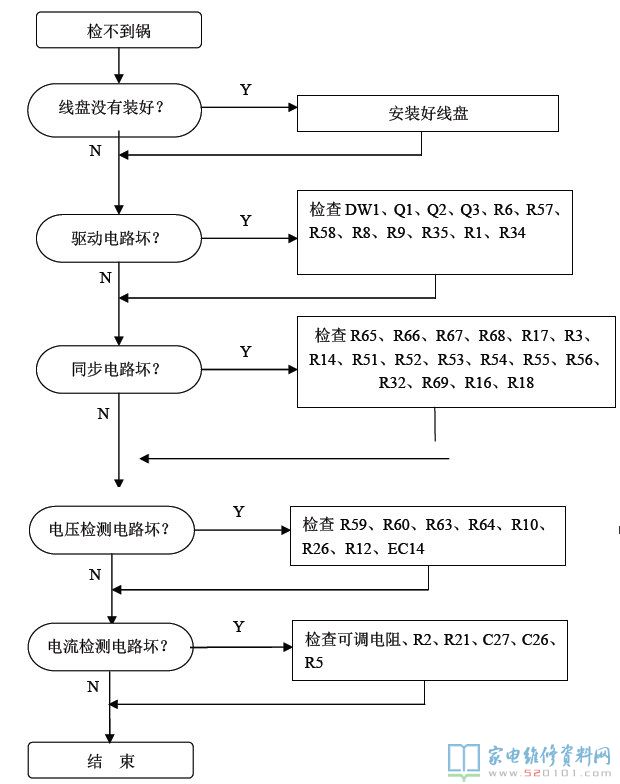

3、有检锅声，但检不上锅

对于有检锅滴答声，但检不上炒锅：
（1）、检查电磁线圈盘是不是装好；
（2）、检测光耦电路是不是一切正常（用数字万用表二极管汽车档位关键检测三极管Q1、Q2、Q3 是不是被穿透）；
（3）、检测同歩导出电压是不是一切正常（以220V 为规范Va 电压在2.7V 上下，Vb 电压在2.5V 左右，两电压误差在150mV 上下）。
（4）、检测电压检测电源电路是不是恰当（以220V 为规范，集成ic7 脚电压在3.0V 上下）；
（5）、检测电流量检测电源电路是不是恰当（检查可变电阻、R2、R21、C27、C26、R5）。

4、不转

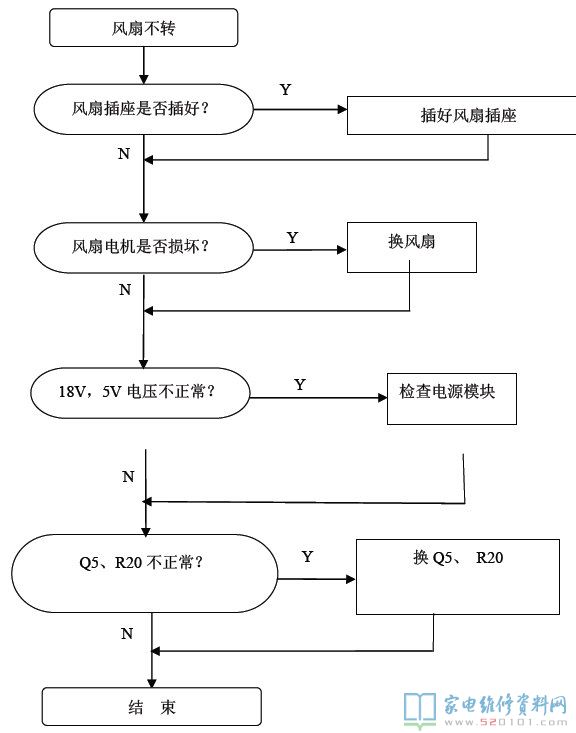

离心风机不转：
（1）、检查风机电源插座是不是安裝好；
（2）、拆换离心风机，看是不是为离心风机本身损坏；
（3）、检测离心风机电源插座处18V（通常为19V 上下）是不是导出一切正常，假如稍低，检测电路；
（4）、检测三极管Q5，R20 是不是完好无损；

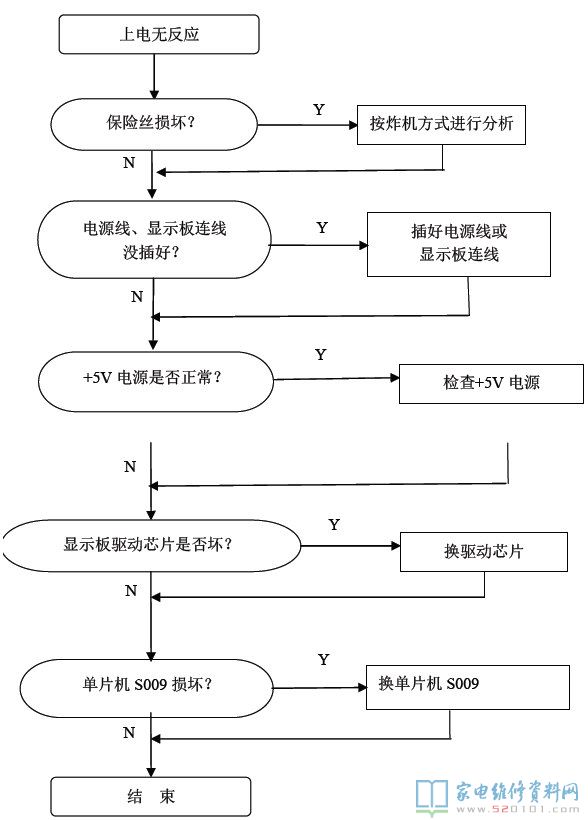

（5）、 通电无反映

5、 通电无反映

通电无反映
（1）、最先检测熔断丝是不是损坏，假如损坏，则按炸机开展剖析；
（2）、检查电源插头、表明板是不是插好；
（3）、假如都完好无损，检测5V 电压导出是不是一切正常，假如异常则检测电源模块；
（4）、检查表明板集成ic是不是损坏；
（5）、检查单片机设计是不是连焊、损坏。

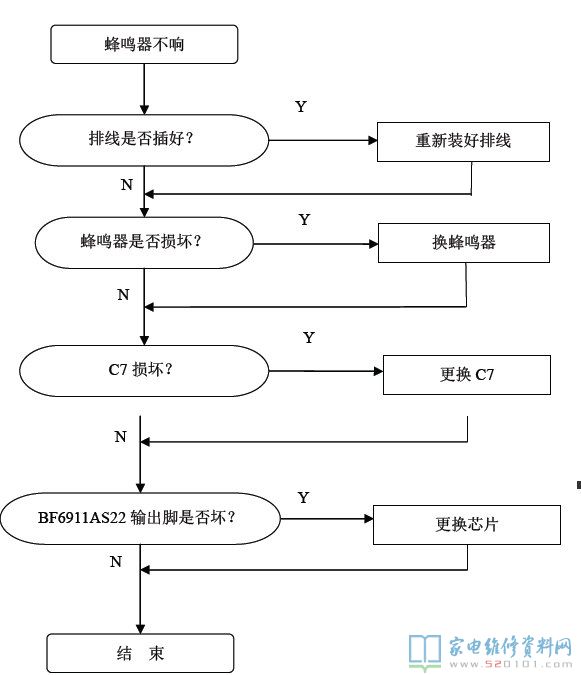

6、无源蜂鸣器不响

蜂鸣器不响：
（1）、最先检测电脑主板与表明板线排是不是插好；
（2）、检查无源蜂鸣器是不是损坏，如损坏拆换4KHz 的无源蜂鸣器；
（3）、检查C7 电容器是不是损坏；
（4）、检查BF6911AS22 是否有导出，假如导出脚损坏，则拆换集成ic。

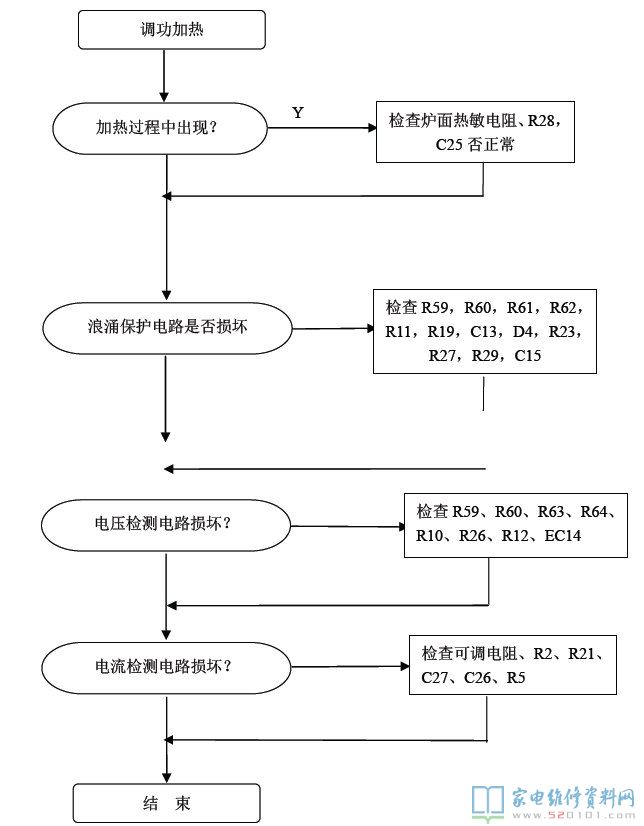

7、调功加温

调功加热：
（1）、如果是加温操作过程中发生，则检查炉腔温度传感器、R28， C25 否一切正常；
（2）、如不一启动就发生，则检浪涌保护电源电路是不是损坏，检查R59，R60，R61，R62，R11，R19，C13，D4，R23，R27，R29，C15；
（3）、检查电压检测VIN 是不是一切正常，异常则检查R59、R60、R63、R64、R10、R26、R12、EC14；
（4）、检测电流量检测电源电路是不是损坏，检查可变电阻、R2、R21、C27、C26、R5；

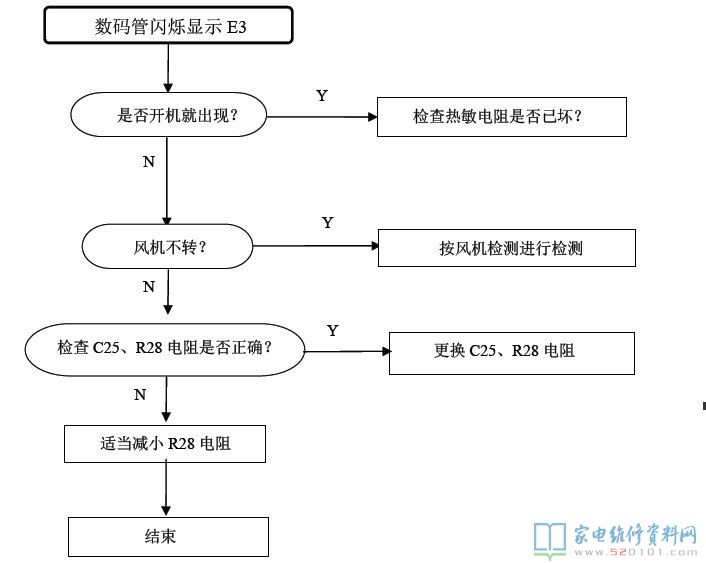

8、闪动表明E3

闪动表明E3：
（1）、最先检查，是不是通电未加温就表明E3，如果是则检查温度传感器是不是损坏；
（2）、假如加温操作过程中发生，检测离心风机是不是旋转，如果不转，按检测离心风机流程开展检测；
（3）、离心风机一切正常，则检查C25，R28 电阻器是不是有损坏，如果是则拆换电阻器；
（4）、假如依然发生E3，可以适度减少R28 电阻器。

9、闪动表明E2

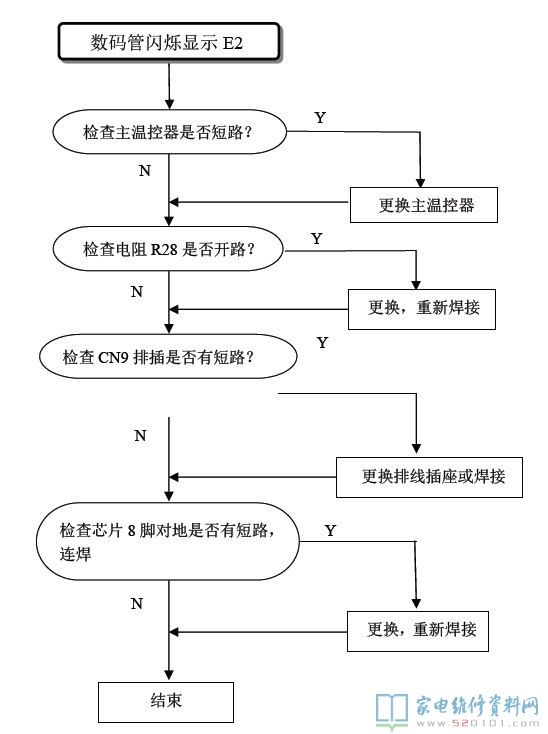

数码显示管闪动表明E2：
（1）、检查主温度传感器是不是已短路故障；
（2）、检查电阻器R28 是不是引路；
（3）、检查表明板线排是不是有短路故障,如果有短路，拆换线排电源插座或焊开连锡；
（4）、检查集成ic8 脚对地是不是有短路故障，连焊。

10、闪动表明E1

闪动表明E1：
（1）、检查主温度控制器是不是松脱、掉下来、破裂导致引路；
（2）、检查R28 电阻器电阻值是不是恰当，是不是短路故障；
（3）、检查CN9 是不是松脱，破裂；
（4）、检查集成ic8 脚是不是与5V 短路故障。

11、闪动表明E4
检测方式同E1，检测IGBT 温度传感器，R33，R49，C24，RT2 与集成ic相接脚;

12、闪动表明E5
检测方式同E2，检测IGBT 温度传感器，R33，R49，C24，RT2 与集成ic相接脚;

13、闪动表明E6
检测方式同E3，检测IGBT 温度传感器，R33，R49，C24，RT2 与集成ic相接脚；

14、输出功率稍低
最先检测电压检测电源电路（VIN 在3.0V 上下），假如一切正常则可适度调高可变电阻。
重要数据信号尺寸
①5V 导出：通常在5V-5.1V；
②18V 输出：通常在18.5V-19.5V；
③电压键入VIN：3.0v 上下；
④以220V 为规范Va 电压在2.7V 上下，Vb 电压在2.5V 左右，两电压误差在150mV 上下；
⑤浪涌保护器电源电路集成ic1 脚电压在1.0V 上下。
