文中梳理了一下检修电磁炉中常常必须的零部件和型号规格对比，及其在检修电磁炉中的常见问题和IGBT损坏的八大缘故，供众多网民检修参照。

一、IGBT管

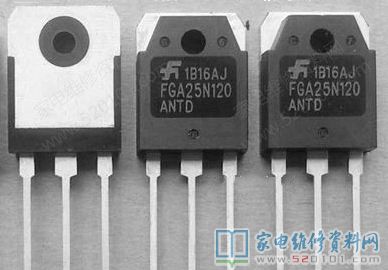

1、FGA25N120这也是最常见的管道.一定要用真品的12元一下的一定不能用。不然你能后悔莫及的，基本上可以维修如今2000W一下的全部项目的电磁炉。留意此管子减振。代用SGW25N120. 时要把原机里的减振二极管拆下来。
2、SGW25N120这是我见过的最好用的管道 。仅有乐邦、美的一部分设备上面有，这类管道尤其经久耐用，这类机器只需是管道爆掉最好是还要SGW25N120代用。实际效果最好是。用FGA25N120代用用不上多长时间便会再度损坏。不知道是什么原因。即使是真品的也不好。
3、H20T120这类管道也是较常用的型号规格 与FGA25N120可以交换没有问题 也是有H20R120的，都一样的。

4、H20R1202，H20R120，H40T120，H25R120 等。

二、平桥

坏掉一律用25A平桥代用适用一切型号 。有一些设备用的是四方形的那类，这样的事情可以改造。只需搞清楚键入与 、—极就可以了。只需用数字万用表二极管挡测沟通交流键入两脚正反面都无穷就可以。无需管别的脚，确保ok。

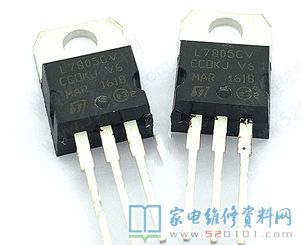

三、7805

三端稳压管控制模块。右侧键入。正中间地，左侧导出 只需精确测量右侧有15-22V以内的工作电压左侧沒有，八成是它坏掉。要不便是后续对地短路故障。一般是CPU损坏了。

四、LM339

四电压跟随器。电磁炉启动风机转警报不加温，先清理电路板并烘干处理;还不好就把它更换(四角钱一只)，不必遗憾通常能达到事倍功半的实际效果。

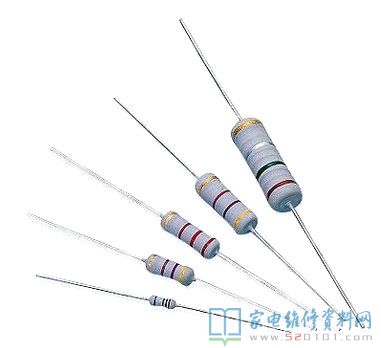

五、大电阻值电阻

1. 100K 120K.200K.240K.270K.330K.470K.510K. 这几类电阻是同歩电阻。 很有可能造成不检锅的问题与烧IGBT。与原电阻值相距20K以上务必更换。电阻输出功率是1W.2W 都能够 。
2.820K电阻这电阻是工作电压检验电阻。电阻值转变能造成电磁炉工作电压大小不一样的维护。
3.10欧母电阻是开关电源过流保护商业保险电阻。常常遇与V12A. FSD200.THX202.等电源模块一起应用，整体不插电商业保险没爆先查验它
4.温度测量电路用的热敏电阻电阻，常见的有100K、10K、20K。
5.串联谐振电容器:有0.2uF、0.24uF、0.27uf、0.3uf 。耦合电容:备5UF就可以!

六、开关电源芯片：FSD200,VIPER12,THX201,THX202,13003

七、电脑键盘电路操纵IC：74HC164, 74LS164，实际操作各键显示灯有亮但不可以锁住加温可能信号中断时先代用。

八、保险丝管：IGBT损坏得话商业保险也基本上烧了，有很大、大号之分，电流量一般有10A、12A、15A三种，根据至大功率来挑选。

九、IGBT推动管：假如用三极管推动，几乎全是8050、8550。假如用集成化电路则常用TA8316。

十、其他

可调电位器：输出功率很大电流量9A以上,将可调电位器用700欧电阻代用功能键：自动开关机欠佳的先换功能键1N4148和470V的压敏电阻也易坏也有18V稳压极管，变电器，可调式电阻，风机，电压互感器，股票盘面溫度电阻，磁感应控制面板的滤波电容等。
留意：电磁炉常用的电容器不可随便更改容积，最好用原规格型号代用,并且要用品质好的不然装上很有可能便会炸。

十一、电磁炉IGBT损坏八大缘故

在电磁炉中，IGBT是一个损坏市场占有率非常大，在沒有查清常见故障缘故的 情况下就调试，回造成IGBT在次损坏在电磁炉的检修中，通过不端结束，梳理出电磁炉的八大缘故。
原因1、0.3UF电容器无效，或走电， 和400V电容器 容积缩小的情况下，将造成电磁炉，LC振荡电路工作频率较高
进而造成IGBT损坏。经查验别的元器件无问题的情况下 ，拆换0.3UF 和400V电容器。
缘故2、IGBT管鼓励电路出现异常，
振荡电路导出的差分信号，不可以立即操纵IGBT 饱和状态，关断 和截至，务必根据鼓励差分信号变大来进行。假如鼓励数据信号发生问题，高电压就回加到IGBT管的G级，造成IGBT一瞬间穿透，损坏，普遍的有推动管S8050和S8550。
缘故3、同歩电路出现异常，同歩电路在电磁炉中的首要功能是确保加进IGBT管G级上的电源开关单脉冲导言与IGBT管上VCE单脉冲后延同歩当同步电路工作中发生异常，造成IGBT管一瞬间穿透。
缘故4、18V工作标准电压出现异常，在电磁炉中18V工作电压发生时，会使IGBT管鼓励电路，散热风扇系统软件及LM339工作中紊乱造成IGBT通电一瞬间损坏。
缘故5、排热系统错误。电磁炉工作中在大电流量情况下，其热值也大，假如排热系统软件发现异常，会造成IGBT太热损坏。
缘故6、单片机设计出现异常。单片机设计內部会由于输出功率出现异常而损坏IGBT。
缘故7、VCE检验电路出现异常。VCE检验电磁炉将IGBT官集电结上的单脉冲工作电压根据，电阻分压，抽样得到去=抽样工作电压，此电压的信息内容转变传入CPU，CPU检测工作电压的转变，作出各种各样相对应的命令，当VCE检验电路出现异常的情况下，VEC脉冲幅度。超出IGBT管的规定值，进而引起IGBT损坏。客户炒锅形变，或锅低突起高低不平，在锅低造成的涡旋，不可以一致的使形变的炒锅加温，进而使炒锅温度感应器，检温紊乱，CPU因检验不上，出现异常溫度数据信号，而再次加温，造成IGBT损坏。
