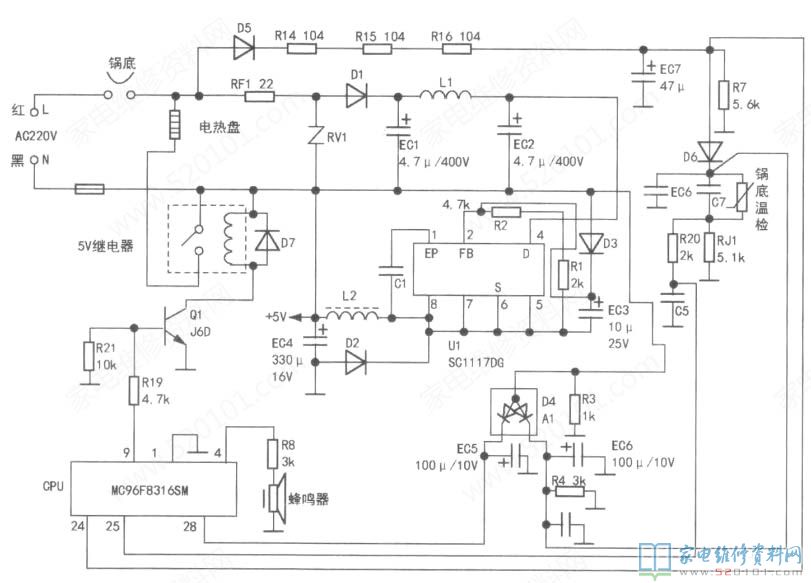

一台佑品（IUIPI）YPC50H5电饭锅，煮米饭会爆，并且机内异味重。开启后盖，发觉继电器已烧蚀，內部接触点黏连在一起，不可以断开电加热盘配电。依据检修工作经验，换上12V继电器试机，继电器不吸合。精确测量继电器操纵三极管Q1（丝印油墨号:J6D）b、e结已短路故障，拆换Q1后试机，继电器没法彻底吸合。为有利于维修，特实绘其电脑主板（板号：EN1-YC4OH5-CN-CIO）电源电路，如下图所显示。通电精确测量电容器EC4两直流电压为 5V，原先该设备常用继电器电磁线圈工作标准电压为5V（在小电器中，很多应用5V继电器，一些携带式商品还选用3.3V继电器），换上5V继电器后试机，常见故障清除。
