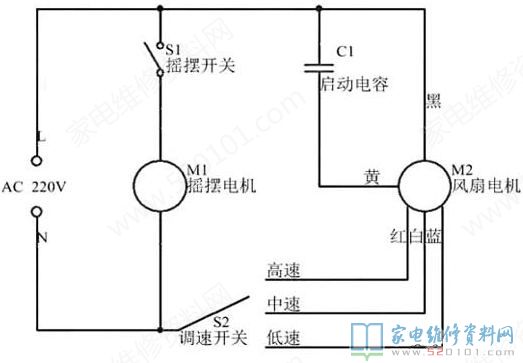

下面的图是一看简易典型性的电风扇电路电路原理图，此电路一共可以分成三绝大多数，最左侧的220V交流电电路，正中间的摆动电路，最右面的离心风机电路。电风扇电机是单相电沟通交流电机，它的內部有两个绕组，一个叫运作绕组（也称主绕组），另一个变成运行绕组（也变成副饶组）。运行电路由分相电容器构成，使主辅绕组在区域上间隔90°电视角。

调速电路是串连一个串联电抗器调速电源开关构成，根据调电感尺寸，来更改电机的工作电压完成调速。弄搞清楚这一电路图后，足够维修电风扇了。

实际上，电风扇的电路电路原理图就那么简单，是否一瞬间感觉电风扇也不是那麼繁杂了。
