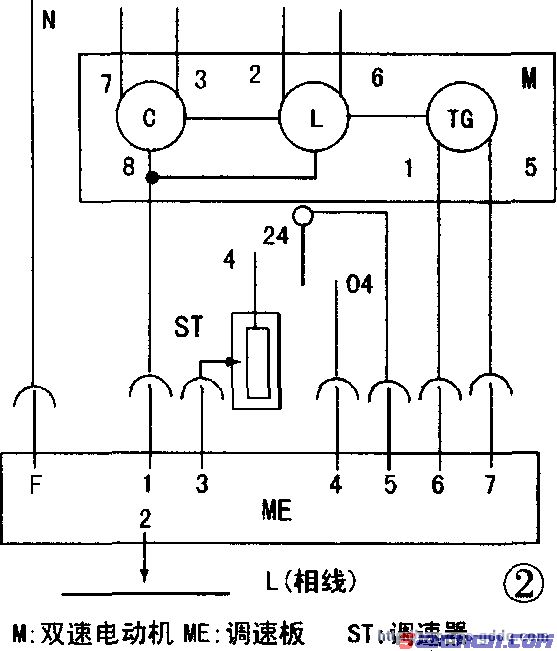

XQG50-868型全自动洗衣机的脱水运行可以无极调速，其低速档和最快速中间无极调速。低速档脱水时，程序控制器接触点24与04接入，将调速板上的定值电阻连接转速设置电
路，电机C推动滚桶以550r／min转速脱水；快速脱水时，程序控制器接触点24与4接入，调整ST脱水转速可在55~850r／min中间持续转变。

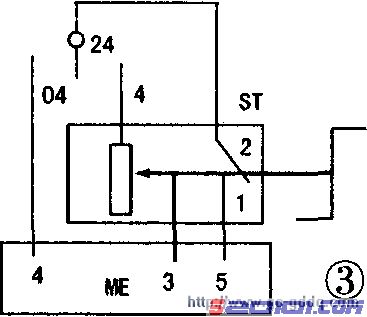

一般的调速器都是有脱水或不脱水切换开关。XQG50—868型全自动洗衣机脱水电机C的电路上配有脱水电源开关，所以调速器上沒有电源开关。在图2一样的电路上选用带按钮的调速器，则组成如下图3所显示的电路。
选用该电路，若要脱水，务必开启调速器，使调速器电源开关1与2接入，才可以组成脱水转速设置电路，完成脱水运行。后者是全自动洗衣机中较常用的调速电路。
