故障现象：变频分体室内机显示E1（室内外通信故障）



故障范围：室内电控、室内电机、室内外连接线组、室外电控、室外直流电机、电抗器、整流桥故障处理的思路和步骤:

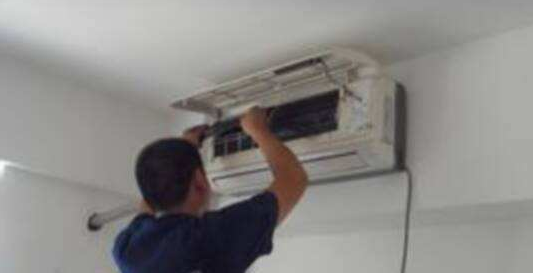

第一步:上门检测内外机交流电压220V接地安全可靠，连接线是否松动脱落，零线和火线是否错位，管道安装是否加长，E1保护是由电压、接地和信号连接线初步排除造成的；



第二步:2分钟内检测室外LN端子电压为220V，室内电源输出正常，零线N与通信线S之间有直流2-24V波动电压，进一步消除室内机故障。确定室外机的故障点。



第三步:检测室外机电源线，整流桥300V当模块P检测到直流电压输出时，N在电源输入端，在空调外机电控板上发现P-N之间没有300V直流电压。再次向上检查发现:



1、新申请的外部机电控制箱和旧版本的电控制版本升级。新的电气控制方案应将双电抗器连接方案调整为单电抗器连接控制。维修人员更换电气控制时，电抗器插头错位，导致电源电路无法形成闭环通路，无300V直流电压输入模块PN端。



新板上的T.P（CN9)取消了压缩机顶部的温度保护



处理措施：



1.用技术改进的单电抗器新电控代替双电抗器的电控箱，需要用电工胶带将顶部温度传感器插入或直接取下压缩机顶部温度传感器。



2.将两个电抗器改为一个电抗器连接的控制模式，将原电抗器和电容器型号调整为R8525 6uF原来老电脑板有两个电抗器和一个电容器，分别是R1310 R6025 45uF。根据新板的接线铭牌要求，调整电抗器与电容器并行连接，
