感应器是智能家居产品自动控制系统的信息内容检验设备，是智能家居产品的“视觉器官”,其功效十分关键,它不但能恰当地感受到被检测的信息内容，还能将感受到的信息依照一定规律性转化成电子信号， 便于自动控制系统精确、立即、科学合理地传出操纵数据信号,进而使电器产品的数字化水平更高一些、作用更强,运作更为高效率、安全性、靠谱。依据感应器监测信息内容的类型，感应器可分成感光、温敏、声敏、气敏、压敏等多种类型,这种光敏电阻器与变换元器件构成各种感应器电源电路。下边就智能家居产品中常见新式感应器电源电路开展简单剖析，供检修时参照。
1.空气质量指数感应器
空气质量指数感应器用来检验空气中的污染物质浓度值，普遍用以空气净化机、新风系统、新式中央空调等家用电器中。该感应器摄像头多选用QS-01型二氧化锡半导体材料气敏管，其机壳为塑胶，有3个管脚，如下图1所显示。
QS-01型气敏管内嵌电加热器及金属材料氧.氮化合物半导体材料，其工作标准电压为4.5V~5.5V,对各种各样空气污染物有很高的敏感度，而且反应时间迅速功能损耗极低,频率特性不错,仅用简洁明了的电源电路,就可以将污染物质汽体浓度值转化成相匹配的电子信号导出,其典型性运用电源电路如下图2所显示。在空气质量指数较费力罗,OUT直流电压约为3.9V;当空气中杂质浓度较高时，感应器LS1的电阻值降低,OUT直流电压上升。
2.气体传感器
烟雾感应器选用光学烟感探测器元器件，运用浓烟可以让光源产生漫反射光和映射这-基本原理制造而成,普遍用以大型商场、酒店、库房、计算机房、住房等场地开展火灾事故检测服务。QM-N5型气敏管是常用的气体传感器摄像头，其形如下图3所显示。
在没有烟自然环境下，QM-N5型气敏管两导出端间的电阻值为数 千欧母;在有浓烟自然环境下,其电阻值会降至千余欧母。QM-N5型气敏管和电压跟随器IC1(LM358 )构成气体传感器电源电路，配电为4.5V~5.5V，如下图4所显示。
ALARM线接低电频开启合理的报警电路。当气敏传感器未检验到浓烟时，其B端导出低电频,IC1构成的电压比较器导出低电频,VT1截至,ALARM直流电压约为4.7V ,报警电路不发音。当气敏传感器检验到浓烟时,其A与B中间的阻值会快速降低,B端输出电压经Rp1分压电路后送至IC1③脚，使到IC1③脚工作电压超过②脚工作电压，其①脚导出高电平,VT1关断,ALARM直流电压约为0V,报警电路发音,以告之浓烟超过了额定值。
3.光控感应器

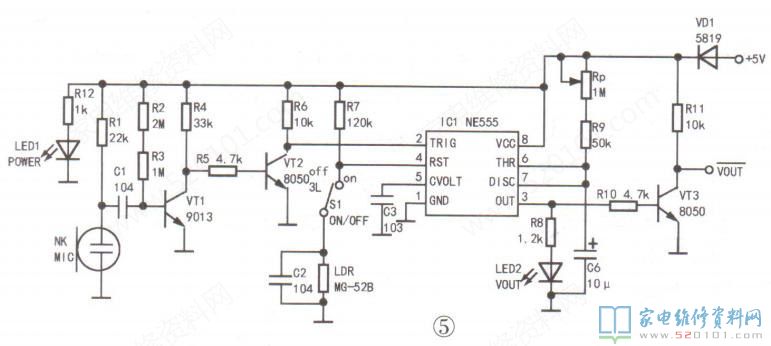

光控感应器适用于照明灯具、智能化音/短视频家用电器等商品中为典型性运用电源电路如下图5所显示。

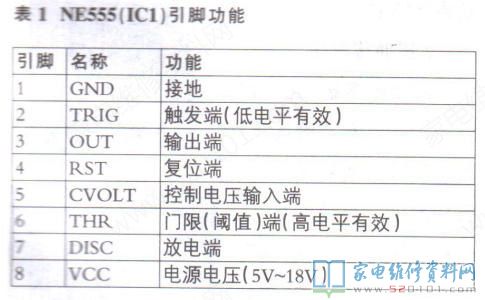

IC1(NE555)、麦克风MIC、光敏二极管MG-52B与三极管VT1.VT2等元器件构成单稳态触发器,VT3为正相反导出电源电路。IC1是一块运用十分普遍的时基场效应管,其管脚作用见表1。
S1为光控开关,当S1断掉时,光敏二极管LDR(MG -52B )未连接电源电路,IC1的④脚为高电平,以IC1为核心构成的单稳态触发器一切正常工作中。当没有声音数据信号时,VT1关断,其集电结为低电频,VT2截至,IC1②脚为高电平,IC1③脚导出低电频,VT3截至,数据信号导出端(OuT)为高电平(约4.4V)。当有声音数据信号时,低电频数据信号藕合到VT1的基极.VT1截至,其集电结导出高电平,VT2关断,IC1②脚得到低电频开启数据信号,③脚导出高电平,指示灯LED2亮,OUT端为低电频(约0V)。一段时间后，单稳态触发器又返回未开启情况。调整Rp,可调节开启時间长度。合闭电源开关S1后,光敏二极管连接电源电路工作中。当光敏二极管遭受强光照直射时，光敏二极管电阻值缩小，IC1④脚变成低电频,IC1停止工作,VOUT端导出高电平。当没光直射光敏二极管时,光敏电阻电阻值非常大,IC1④脚为高电平,IC1一切正常工作中,其工作流程与以上S1断掉时的运行全过程同样。
4.金属材料感应器

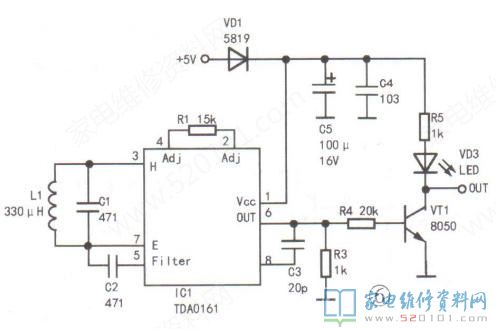

说白了，金属材料感应器便是检验被测物件是不是为金属材料的感应器。该传感器普遍用以考试场地铁口、汽车站飞机场等安全检查设 备中,以查验考 生或旅客是不是带上有金属材料物件(如枪械、数控刀片、手机上等)。TDA0161是意法半导体企业(ST Microelee-tronics)生产制造的一款接近开关(意指不用触碰检验目标开展检验的感应器)集成ic,根据检验高频率涡流损耗的微小转变来判定被检物件是不是为金属材料体。该IC外接耦合电路,工作标准电压为5V~12V,如下图6所显示。
当无金属材料物件贴近电感器L1时，电感L1与电容C1并接高频率串联谐振,IC1⑥脚导出低电频，三极管VT1截至,OUT端导出高电平(约3.1V),显示灯VD3没亮。当有金属材料物件贴近L1时,因金属材料里面的造成高频率涡旋,消化吸收震荡器动能,进而导致串联谐振停振，这时IC1⑥脚导出为高电平,VT1关断，OUT端导出低电频(约oV),VD3亮。
5.仿真模拟温度感应器

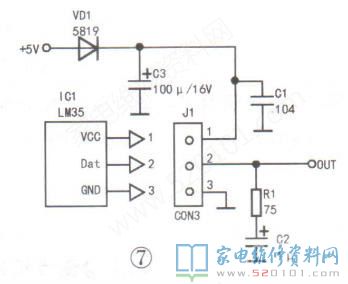

仿真模拟温度感应器电源电路导出随环境温度改变的仿真模拟工作电压,其典型性运用电源电路如下图7所显示。

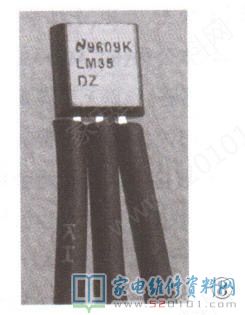

IC1是温度感应器，常选用LM35系列产品感应器。该系IC是工作电压导出式集成化温度感应器,选用3脚封装形式，其外观设计相近一般三极管,如下图8所显示。IC1内嵌温度测量、功率放大变大与赔偿电源电路，不用附加的校正解决就可以做到±1/4°C的精密度,可在4V~20V供电范畴内可靠地工作中，其②脚输出电压与摄氏温标呈线性关系，在0C时输出电压为0V,每升高1C,输出电压提升10mV。
6.数据温度感应器
数据温度感应器电源电路导出随环境温度改变的模拟信号,其典型性运用电源电路如下图9所显示。

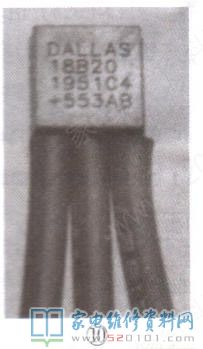

IC1是一款具备单系统总线的9位温度感应器，常见规格是DS18B20。该感应器内嵌温度检测、A/D变换和系统总线插口，可以立即与单片机设计联接，不用再接A/D变换电源电路，具备检测范围责(-55C~ 125C).高精度(0.06259C )等优势;采月3脚封装形式,其外观设计相近一般三极管,如下图10所显示。
IC1②脚(需外接.上拉电阻)为数据信息键入或辅出端,与单片机设计相接,单片机设计依据协义载入溫度娄据。须留意的是,与IC1②脚相接的后续电源电路应选用OC (集电结引路)或OD(漏极开路)构造,不然易烧毁IC1。
7.震动传感器
震动传感器(zD)广泛运用于车辆、摩托、防撬门等防盗报警中,具备低成本、敏感度高工作中平稳可靠,震动检验可控制区域大的优势,其外观设计如下图11所显示。

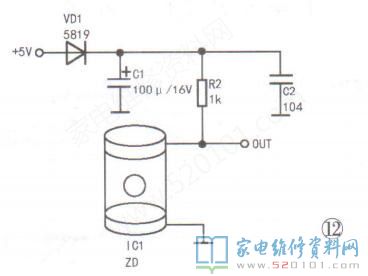

该感应器內部安裝有压电陶瓷片与扭簧重锤式，工作标准电压为4.5V~5.5V,能检验分子热运动与振动如速率、頻率等标量，并将其转化成电子信号,如下图12所显示。OUT端为震动传感器数据信号导出端,无振动时,OUT直流电压为低电频(约0V);有振动时,OUT直流电压在1.5V~3.5V左右转变。
8.液位传感器

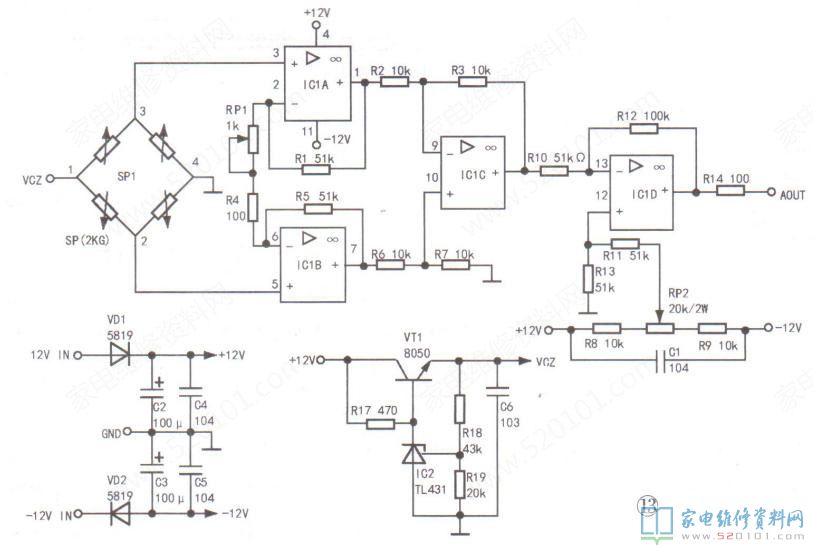

压力传感器普遍用以电子称、自动洗衣机等家用电器中,其光敏电阻器通常选用应变片,原理如下所示:当应变片遭受工作压力时,应变片先将弹性元件的变形变换为电阻值转变，随后根据变换电源电路将其转化成工作电压数据信号或电流量数据信号，最终由仿真模拟运算放大器将工作电压数据信号或电流量数据信号变大后导出,其典型性运用电源电路如下图13所显示。为了确保液位传感器的精确度与可靠性,须为液位传感器给予一个大电流量、谐波失真指数小、动态性电流量转变大且工作电压平稳的开关电源，通常选用正负极双电源开关和二次稳压管方法。
12V工作电压通过VD1.VD2单指导通维护和C2~C5过滤后，得到 12V和-12V直流电压导出。调节管VT1和IC2(TL431)等元器件构成串连稳压电源电路，导出二次平稳工作电压vcz(约10V),作为标准调整工作电压,提供压力传感仿真模拟运算放大器以ICI(LM324)为关键构成，IC1A和IC1B组成了均衡对称性双键入、双输入的差动放大电路,ICIC对差动放大电路的输入输出数据信号实现变大,并赠给ICID再度开展变大。RP1的功效是对IC1A.IC1B的收获开展调节，使之同样。电阻器R1.R5分别是IC1A.IC1B的意见反馈电阻器,电阻R3.R12分别是IC1C.IC1D的意见反馈电阻器。在液位传感器未遭受工作压力时,IC1A、IC1B③、⑤脚的键入的信号工作电压均为0V,这时ICID②脚工作电压应是0V。因此,ICID②脚外接零电位差电源电路。R8、RP2.R9串连，两边各自接 12V和一12V工作电压，调节电阻器RP2使①脚的静态数据工作电压为0V。-旦RP2连接电源电路的电阻值明确，就无法更改，不然便会发生称重禁止的状况。
文中未完毕，请继续阅读《智能家电常用新型传感器电路原理图精讲（中）》
