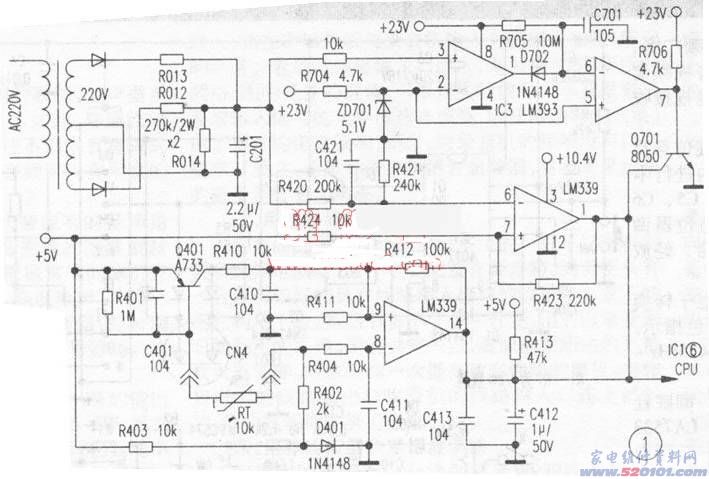

此故障多为保护电路(见图1)和开关电源电路(见图2)故障而致。
1．保护电路
该设备配有极高、过低电压保护、功率模块IGBT过热保护、通电延迟保护等保护电路。以上电路导出的逻辑性高电平功效于CPu⑥脚，用于判定是不是导出操纵IGBT的差分信号
(I)髙压保护电路。电力网工作电压为一切正常220V时，取样电阻R014端损耗应是7.5V上下，若避开此值．多为R012、R013引路、变值。(2)低电压和通电延迟保护电路。Q701基极工作电压通电时为0.7V，约2秒后降至0.15V，若其一直为0.7V，则缘故多为C701、Q701欠佳，(3)IGBT过温保护电路，该设备将热敏元件RT(10k／25℃负温指数)焊在小PCB板上，再固定不动在IGBT板的包装印刷面，经CN4引至电路，来检测IGBT操作温度，若此感应器引路或短路故障，则会发生以上故障。(4)炉面温度感应器(100k／25℃)欠佳和电容器C412、C413走电也会发生以上故障。

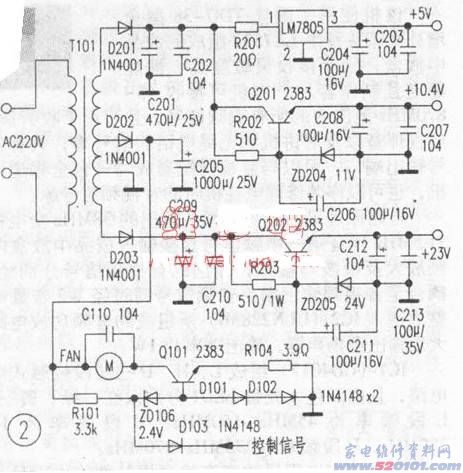

2．开关电源电路
电源电路如下图1、图3。
缘故多为10.4V、23V开关电源欠佳和L001脱焊。
二、炉面无锅按运行键，能顺利传出无锅报警系统“嘀-嘀-嘀”。锅放到炉面后运行．显示灯一亮即灭，稍候又一亮即灭，这般不断。

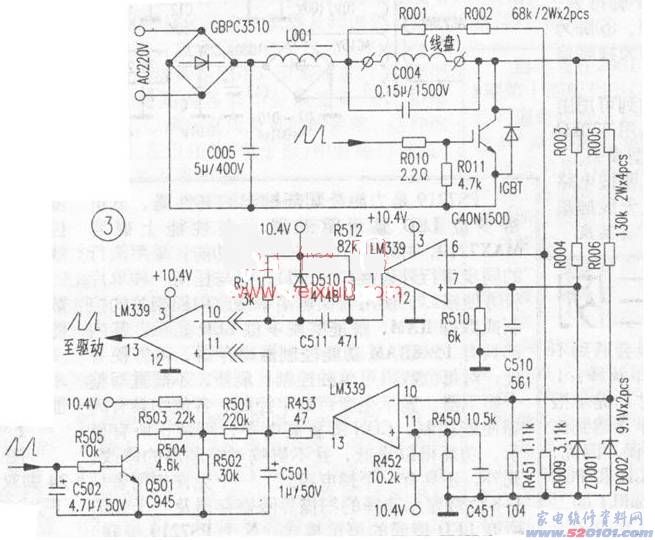

此故障主要是输出功率渐升电路或差分信号同歩电路故障昕致，普遍缘由有C501、c502、C510C511欠佳或R001-R006毁坏。电路如下图3。
三、工作中数分钟或一段时间后，无源蜂鸣器长响。
此故障主要是设备制冷系统故障造成IGBT过温而致，普遍缘由有离心风机和风机直流电源三极管Q101毁坏(如下图2)。(图1-图3均为实体测绘工程图，仅供参考：)
