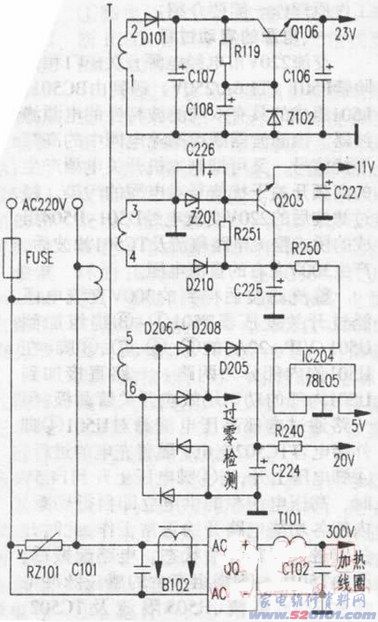

康宝C13C系列产品电磁炉选用输出功率板、控制器和功能键板的三板结构。三者中间根据接插件联接。该设备开关电源电路较简易(并不是开关电源电路方法)，依据实体测绘工程的开关电源电路如图下所显示。在其中直流高压电源在输出功率板上，由220V电压经保险丝管FUSE、氧化锌压敏电阻RZ101，抗干扰性电容器C101、电压互感器B102至桥式整流器造成约300V的脉冲直流电压；又通过扼流线圈T101、电容器C102滤波后送至加温电磁线圈(盘)L。低电压开关电源由电压根据变电器T降血压后给小信号分析电路及风扇配电。
(1)T次级线圈①、②端(翠绿色)输出AC30V，①端接地装置，②端根据D101整流器、C107滤波，由Q106、Z102、R119、C108、C106等构成的串连稳压电源输出23V光滑的直流电压，给由分立元件组成的输出功率输出推动电路配电(这一部分电路也在输出功率板上)。(2)T次级线圈③、④端(淡黄色)输出AC19V，根据接插件收到控制器上。经D210半波整流后分为双路：一路经过Q203、Z201、C226、C227等构成的串连稳压电源输出平稳的11V工作电压，关键向电压比较器LM339给予工作标准电压；另一路经C225滤波、R250过流保护，输至IC204/78L05，稳压管后输出5V，关键给MCU和LM339配电。(3)T次级线圈⑤、⑥端(深蓝色)输出AC17V，根据接插件收到控制器上。由D206～208桥式全波整流、D205防护、C224滤波、R240过流保护输出20V工作电压为风扇配电：除此之外，D205的正极端化的脉冲直流电压给“过零检验”电路给予过零数据信号。
2．常见故障维修
电磁炉电路是一个大闭环控制、大电流量、高频率、髙压震荡系统软件，维修开关电源一部分时不必带加温负荷电磁线圈插电实际操作。
(1)保险丝管FUSE完好无损，不可以开机、无工作电压输出等。
这表明开关电源配电控制回路有引路、短路、脱焊，接插件松动、接触不良现象等状况。
(2)开机烧保险丝管，且烧迹比较严重、变黑挥发或爆裂。
这表明电路中有明显的短路故障性常见故障。常见于负荷中的IGBT管、推动电路、续流二极管和高频率串联谐振电容器C103(0．27uF±5％／1200VDC，800V／50Hz)穿透呈短路故障性毁损或C103容量降低：300V电路中的抗干扰性电容器C101、整流管QQ、储能技术(滤波)电容器C102穿透短路故障或C102容量明显降低而致。
(3)开机，烧保险丝管，但只煮沸一段或有一点断隙。
