【例1】指示灯没亮，整体不运行。

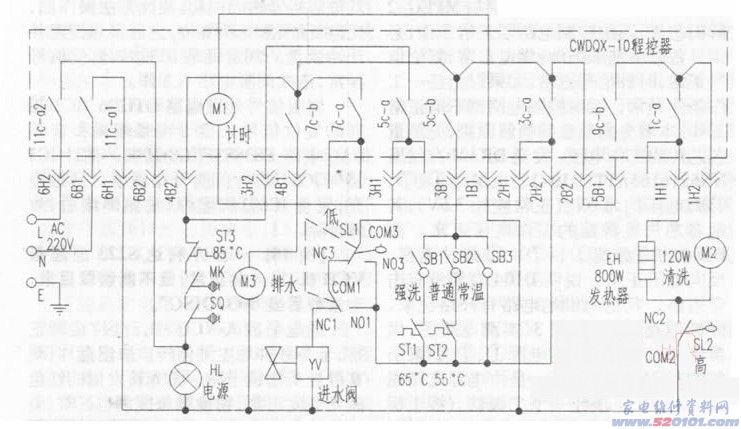

剖析维修：接入水资源和开关电源，顺时针方向旋转程控器旋纽放置“开”部位，程控器(图内斜线框中)触点11c-a1、11c-a2合闭，指示灯HL亮，表明水槽洗碗机接入开关电源，水槽洗碗机运行工作中。与此同时，程控器触点3c—a合闭，接入记时电源电路，为下一步程序流程做好提前准备。
依据故障状况剖析，造成该故障多是开关电源未进到电源电路。查验连接器6Bl、6H2、6H1、6B2触碰优良，再查验触点11c—a1、11c—a2，发觉11c—a2烧蚀导致L线开关电源接堵塞。拆下来程控器组合开关，再拆卸电源开关机壳，取下11c—a2，先用皱纹什锦锉刃磨触点烧蚀面，再用金相砂纸抛明亮就可以。若触点比较严重烧蚀，可以用本程控器内闲置不用的触点换置，使故障清除。
【例2】指示灯亮，程控器不运作。
剖析维修：按照规定添加定量分析洗涤剂，将机门学会放下，关好揿扣，自动门电源开关SQ、拨动开关MK触点合闭。开关电源经程控器触点3c—a加至记时电机M1，计时电机旋转，程控器运行，凸轮轴组推动多个触点合闭与断掉，水槽洗碗机按设置程序流程全自动洗涤。
依据故障状况剖析，指示灯HL亮，表明开关电源开启电源电路，程控器不运作多是记时电源电路有故障。查验连接器482、2H1、1B1触碰优良，再查验SQ、MK、ST3内未见异常，精确测量记时电机M1两边电阻器3．2k，一切正常电阻器约9．8k，从而分辨，记时电机有部分电磁线圈穿透短路故障造成M1不转。若觅不上原形号电机拆换，可以用220V／5W／500r／min、CCW(反转向)别的型号同歩电机代用。提示留意，代用的同歩电机2个安裝孔的规格须与原电机相符合。
【例3】不渗水。
剖析维修：程控器再次运作，最先是触点5c—a合闭，因为原始水位线低，低水位传感器SL1的触点COM3、NC3、COM1与NC1处在合闭情况，接入电磁水阀YV开关电源，闸阀启开，饮用水进到冼涤桶内。当水位线做到设置相对高度时，因为压力的功效，使低水位传感器SL1的触点COM3与N03、COM1与N01接入，电磁水阀YV关闭电源，闸阀关掉，水槽洗碗机终止渗水。
依据故障状况剖析，不渗水多是进水电源电路有故障，查验连接器3H1、3H2及触点5c—a触碰优良，然后查验SL1、YV时，发觉电磁水阀电磁线圈外绝缘层部分烤糊，精确测量电磁水阀YV两边电阻器无穷(一切正常电阻器约5k)，从而分辨，电磁水阀电磁线圈烧坏，YV闸阀无法打开造成上述故障。遂用冼衣机专用型的电磁水阀取代后，插电调试，水槽洗碗机一切正常渗水，故障清除。
【例4】不洗涤。
剖析维修：当洗涤桶水位线做到设置相对高度时，高水位传感器SL2的触点COM2与NC2合闭，电源电路处在待机状态。程控器再次运作，触点1c—a、9c-b合闭，开关电源经SQ、MK、ST3、触点9c-b、1c—a加至清理电机M2和发热体EH，此外，程控器的触点3c—a断掉，记时电机M1临时关闭电源，终止实行下一步程序流程。当冼涤电源电路接入后，EH把水加温，冼涤剂溶人开水中，清理电机M2旋转，高压清洗泵对水充压，喷臂转动，洗涤水将喷臂的喷嘴喷出来，聚集流水从三维方位射到厨具表层，在超高压高温功效下，使油渍、沉渣掉下来水里。
依据故障状况剖析，不洗涤是冼涤电源电路有故障。查验连接器2B2、5B1、1H1、1H2及触点9c-b、1c—a触碰优良，再查验清冼电机M2内未见异常，可能是高水位传感器SL2有什么问题，因此用万用表测量SL2的触点COM2、NC2不关断，拆下来高水位传感器，用嘴吹高水位开关进风口，无触点姿势声，从而分辨，高水位传感器內部充气膜破孔漏汽，造成触点不关断造成上述故障。拆换高水位传感器SL2，故障清除。 [Page]
【例5】按住一般洗电源开关，不浸洗都不烘干处理，但常温下洗挡和强洗挡工作中一切正常。
剖析维修：一般洗的加温温度控制器ST2(55℃)为常开常闭，按住一般洗电源开关SB2时，开关电源经触点5c-b接入记时电机M1，计时电机再次旋转，推动程控器凸轮轴组运行，各种各样作用电源开关触点更替合闭与断掉，使水槽洗碗机全自动进到渗水→洗涤→排水管道→关闭电源→余热回收烘干处理的浸洗、烘干处理程序流程整个过程。
依据故障状况剖析，常温下洗及强洗挡工作中一切正常，表明水槽洗碗机浸洗、烘干处理电源电路工作中基本上一切正常，一般洗挡不浸洗不烘干处理是限于一般洗电源电路存有故障。关键查验SB2、ST2，一般是SB2实际操作较多导致毁坏较多见，将其拆换故障即清除。
【例6】不排水管道。
剖析维修：程控器再次运作，当触点7c-b、7c—a(闲置)合闭时。开关电源经SQ、MK、ST3及触点7c-b加至排水管道电机M3，排污泵运行，把洗涤桶的洗涤水排出来主机。
经查验连接器4B1、触点7c-b触碰优良，是排水管道电机M3毁坏。拆换M3，故障清除。
【例7】按住一般洗或强洗挡电源开关，洗涤一切正常，便是洗涤水不加温。
剖析维修：依据故障状况剖析，洗涤一切正常，表明洗涤电源电路工作中基本上一切正常，洗涤水不加温缘故及维修方式有：1．发热体EH管脚连接器空气氧化松脱，消除金属氧化物，用斜口钳调节插线件两臂的间距，将插线件插进布线件，使连接器坚固就可以。2．发热体EH自身烧坏，用万能表R×1挡精确测量EH两管脚，一切正常电阻器约60．5Ω，若尢穷大，表明EH已烧坏。该发热体样子、规格较独特，市面上发热体不适合，须换用正室的发热体。
【例8】洗涤一切正常，唯有喷臂不转。
剖析维修：造成喷臂不转动的有可能缘故及解决方式有：1．喷臂被小厨具遮挡，将小厨具移走；2．喷臂喷水孔被脏东西、菜渣阻塞，不可以喷出流水，捅净废弃物后，冉用干净的自来水清洗整洁。
【例9】厨具洗涤实际效果不理想化。
剖析维修：1．放进厨具总数过多，适度降低餐县。2．厨具置放重合或房屋朝向有误。使厨具维持间隔，碗扣朝下。
