E01 短路（主感应器出现异常） E05 短路故障（散热器感应器）
E02 短路故障（主感应器出现异常） E06 高溫（散热器感应器）
E03 高溫（主感应器出现异常） E07 低电压维护（小于150V）
E04 短路（散热器感应器） E08 高电压维护（高过250V）
E01 过零检测故障
文件目录
一、 数码显示管表明E01故障编码 ①、过零检测电源电路故障： ②、炒锅溫度检测电源电路故障
二、 数码显示管表明E01、E02、E03故障编码
三、 数码显示管表明E04、E05、E06故障编码
四、 数码显示管表明E07、E08故障编码
五、 上电不启动，无警报声 ①、烧保险丝管 ②、低电压电路故障 ③、直流高压电源电源电路故障 ④、延时电路故障 ⑤、时钟电路故障
六、 离心风机不转
七、 检不上锅，有警报声 ①、检锅电源电路故障 ②、同歩电源电路故障
③、光耦电路故障 ④、浪涌保护电源电路故障 ⑤、IGBT髙压维护电源电路故障 ⑥、电流量检测电源电路故障
附则： ①、集成ic引脚数据测试全集 ②、电路设计图
MC-PSY18D电磁炉电路故障剖析
一、数码显示管表明E01故障编码
故障剖析： 炒锅溫度检测电源电路中的温度传感器发生短路、过零检测电源电路发生故障的时候会造成数码显示管表明E01，要根据检测关键环节的电压来分辨故障点所属并对发生故障的电源电路开展检测。 故障分辨： 上电检测主IC的第19脚电压。通常情况下用数字万用表测得电压为0.42V,如测出电压异常,表明故障出在过零检测电源电路上，假如精确测量到的电压一切正常,表明故障出在炒锅溫度检测电源电路。
（一）、过零检测电路故障 检测流程： ①在待机状态下检测U202的第8、9脚电压（第9脚电压一切正常下固定不动为3V，8脚电压为：18.32V），假如精确测量到的电压异常，请对C212、R225、R245及与其说相接的输出功率板上的大功率电阻、二极管等开展查验，找到毁坏的元器件并拆换就可以清除故障。 ②假如精确测量到以上的电压都一切正常，而14脚导出的电压异常，这时故障就会有二种概率了，一种是主IC坏，另一种便是U202-LM339坏。我们可以先拆换U202-LM339，假如更的后，故障还不可以清除，就表明主IC早已毁坏，拆换推新的主IC，上电调试一切正常，故障清除。
二、数码显示管表明E01、E02、E03故障编码
故障剖析： 发生该故障是表明炒锅溫度检测电源电路中的温度传感器发生短路、短路故障、电阻值转变，（数码显示管表明E01有可能是过零检测电源电路发生故障，检测方式可参照——过零检测电源电路维修步骤。因而大家可将故障范畴精准定位在炒锅检测电源电路及单片机设计（U204）上。 检测流程： ①断掉整体开关电源，将温度传感器的接线端子从电路板上拔下，用万用电表的200M电阻器档精确测量温度传感器两边的阻值，在常温状态温度传感器的电阻值为100K。由于该温度传感器是选用负温度系数原材料，因而它的电阻值会由于环境温度的增高而阻值持续降低。假如测得阻值为无穷或者0或与100K区别比较大，表明温度传感器內部产生短路、短路故障或温度传感器特性下降等状况，拆换新的同规格型号的温度传感器就可以清除故障。假如精确测量到的温度传感器完好无损，大家就需要从后续电源电路上搜索。 ②上电检测单片机设计U204第25脚的电压。如常温状态有0.78V以内的电压值，则表明故障出在单片机设计（U204）上（如表明的是E01，在清除过零检测电源电路故障后可以分辨是单片机设计U204损坏），拆换同规格型号的单片机设计就可以清除故障。如所测电压为0V或5V或与0.78V区别比较大，则表明故障出在炒锅溫度检测电源电路上。 ③上电查验线插CN205第1脚的电压。如沒有5V，则要查验线插CN2第1脚到5V开关电源上的路线是是不是发生引路状况，查出来引路处就可以清除故障。若有5V开关电源，则要查验R237、R212、C224有没有毁坏，拆换毁坏元器件就可以清除故障。
三、数码显示管表明E04、E05、E06故障编码
故障剖析: 发生该故障是表明IGBT溫度检测电源电路中的温度传感器发生短路、短路故障、电阻器转变，因而大家可将故障范畴精准定位在IGBT溫度检测电源电路及单片机设计U204上。 检测流程： ①断掉整体开关电源，将温度传感器的导线（CN203）从电路板上拨出来，用万用电表的200M电阻器档精确测量温度传感器两边的阻值，在常温状态温度传感器的电阻值为100K。由于该温度传感器是选用负温度系数原材料，因而它的电阻值会由于环境温度的上升或是降低而阻值持续降低或是升高。如所测出阻值为无穷、为零或与100K区别比较大，表明温度传感器內部产生短路、短路故障或温度传感器特性下降等状况，拆换新的同规格型号的温度传感器就可以清除故障。如所测量的温度传感器完好无损，则故障出在IGBT溫度检测电源电路和单片机设计（U204）上。 ②上电检测单片机第24脚的电压。如常温状态测出有0.58V以内的电压值，则表明故障出在单片机设计（U204）上，拆换同规格型号的单片机设计就可以清除故障。如所测出电压为0V或5V或与0.58V区别比较大，则表明故障出在IGBT溫度检测电源电路上。 ③上电检测线插CN203第1脚的电压。如沒有5V，则要查验线插CN203第1脚到5V开关电源上的路线是是不是发生引路状况，查出来引路处就可以清除故障。若有5V开关电源，则要查验R217、C223有没有毁坏，拆换毁坏元器件就可以清除故障。 [Page]
四、数码显示管表明E07、E08故障编码
故障剖析: 发生该故障是表明开关电源高压低压维护发生故障，因而大家可将故障范畴精准定位在开关电源多少维护电源电路及单片机设计U204上。(设计方案电压范畴为150V-250V) 检测流程：
①最先用万用表测量交流电键入端是不是有220V的交流电流。假如该电压小于150V或是高过250V时，电滋炉的高压低压维护便会姿势，这时的故障与电滋炉自身不相干。待配电电压恢复过来以后就可以清除该故障；如开关电源电压一切正常，则要对电源电路中的开关电源高压低压维护电源电路开展检测。 ②上电检测单片机设计U204第28脚的电压。如所测出电压为2.44V上下,则表明故障出在单片机设计上,拆换同规格型号的单片机设计就可以清除故障；如所测出电压为0V或与标准值2.44V相距比较大，则表明高压低压维护电源电路中的电子器件D102、D101、R109、R219、C225有毁坏，用数字万用表检测各元器件并拆换毁坏元器件，上电检测一切正常，故障清除。
五、上电不启动
故障剖析： 上电不启动一般是由烧保险丝管、低电压电路、直流高压电源电源电路、延时电路、晶谐振电路发生故障造成的。因而务必要用万用表测量关键环节电压才可以分辨是哪部分电源电路发生故障，寻找对应的故障一部分可以按以下状况开展维修。 分辨故障: 开启机壳，查验有没有烧保险丝管，如商业保险已烧就按D（一）开展检测，如沒有烧，就接上电源，用万用表测量三端稳压管（U203）7805的导出脚第3脚电压、三极管Q203发射极电压、三极管Q202发射极电压是不是各自为5V、12V、18V，如无则故障出在电路。如测出三端稳压管7805有5V导出，可以用万用表测量单片机设计第8脚电压，如测出电压为0V，则表明故障是由单片机设计延时电路造成的，如测出电压为5V，表明延时电路一切正常，则故障很有可能在单片机设计时钟电路。
检测流程：
（一）、烧保险丝管 ①因为此故障较为严重，一般含有其他的缘故一起发生，如IGBT、整流桥堆也一起穿透，换掉新的保险丝管后，不必立刻上电调试，会再造成烧保险丝管。用万用表查验IGBT、整流桥堆是不是穿透，把毁坏元器件卸下来，换掉同样型号的电子器件，再用万用表去查验二极管D103、电阻器R108，精确测量这两个电子器件时务必卸下来才可以开展精确性的精确测量，把损坏的电子器件拆换。 ②断掉二极管D211卸下来，在不接电磁线圈盘的条件下，上电精确测量IGBT的G极电压。假如精确测量到的电压为6.22V上下，就表明其他电源电路早已没有问题，可以接好电磁线圈盘调试，一切正常高温后，故障清除。假如中精确测量到IGBT的G极电压异常，就务必要查验同歩电源电路和光耦电路，实际的可参照——同歩电源电路故障维修步骤和光耦电路故障维修步骤。 ③如以上方式仍不可以处理故障，则要查验谐振电路。先检测D203、D208、D204、D209、D210、R228、R236、R216、R209、C216是不是有毁坏，把损坏的电子器件拆换，断掉二极管D211卸下来，在不接电磁线圈盘的条件下，当精确测量到IGBT的G极电压一切正常后，上电调试一切正常，故障可清除。
（二）、沒有5V电压导出 ①上电检测三端稳压器(U203)7805是第1脚电压.若有11V以内的电压键入且5V后续配电线路工作中一切正常,则表明7805损坏,拆换新的7805就可以清除故障;并非11V电压键入,表明故障出在开关电源前面电源电路上. ②上电检测D201的正级即变电器的次级线圈电压（CN201第1脚）。若有交流电流导出，表明D201、C222、C228有毁坏，拆换受损的组件就可以清除故障；如D201的正级无交流电流导出，再测变电器有没有220V沟通交流键入，若有220V交流电流键入，表明变电器损坏，拆换新的变电器就可以清除故障，并非220V交流电流键入，则故障出在直流高压电源电源电路上，按直流高压电源电源电路故障开展检测。
（三）、沒有12V电压导出 ①上电检测二极管D200的负级电压。若有26V电压导出，表明故障出稳压电源电路上，断掉开关电源，用数字万用表查验R201、Q203、C203、C221、Z201有没有毁坏，拆换受损的电子器件就可以清除故障；并非26V电压导出，表明故障出在开关电源的前面电源电路上。 ②上电检测二极管D200的正级即变电器的次级线圈电压（CN201的第2脚）。若有交流电流导出，表明二极管有毁坏，拆换新的二极管就可以清除故障；如D200的正级无交流电流导出，再测变电器有没有220V沟通交流键入，若有220V交流电流键入，表明变电器损坏，拆换新的变电器就可以清除故障，并非220V交流电流键入，则故障出在直流高压电源电源电路上。 （四）、沒有18V电压导出 ①上电检测二极管D202的负级电压。若有28V电压导出，表明故障出在稳压电源电路上，断掉开关电源，查验Q202、R200、C205、C206、C207、C202、Z200有没有毁坏，拆换新的电子器件就可以清除故障；并非28V电压导出，表明故障出在开关电源的前面电源电路上。 ②上电检测二极管D202的正级即变电器的次级线圈电压（CN201的第4脚）。若有交流电流导出，表明二极管有毁坏，拆换新的二极管就可以清除故障；如D202的正级无交流电流导出，再测变电器有没有220V沟通交流键入，若有220V交流电流键入，表明变电器损坏，拆换新的变电器就可以清除故障。[Page]
（五）、直流高压电源电源电路故障 ①上电检测桥堆的导出电压。并非300V的直流电源导出，就表明故障出在电源高压电源电路上。 ②上电检测桥堆的键入电压。若为220V交流电流键入，表明桥堆损坏，拆换新的同规格型号的桥堆就可以清除故障；并非220V交流电流键入，则要查验FUSE101、C101、CT1有没有毁坏，开关电源键入线有没有触碰好或毁坏，找到毁坏处而且拆换受损的元器件或电源插头就可以清除故障。
（六）、延时电路故障 ①上电检测单片机设计的第8脚的电压。若为5V，在其他很有可能造成上电不启动的故障点一切正常的情形下，可分辨片式毁坏，拆换新的单片机设计就可以清除故障；如测出电压为0V，表明延时电路发生故障。 ②上电检测三极管Q201的发射极的电压。若为0V，表明故障出在5V开关电源到三极管Q201的发射极通道上，找到通道中的引路处并修补就可以清除故障。如测出电压为5V，则表明单片机设计延时电路中电子器件有毁坏。 ③断掉开关电源，用万用表对Q201、R210、R249、R231、C229、C227、Z202开展查验，拆换新的电子器件就可以清除故障。
（七）、时钟电路故障 ①上电检测单片机设计的第2、3脚的电压。若为2.22V和2.29V上下,则表明单片机设计损坏,拆换新的单片机设计就可以清除故障;如测得电压为0V、5V或与标准值区别比较大，表明晶振电路XL201或电阻器R238损坏。 ②断掉开关电源，对晶振电路XL201和电阻器R238开展检验，拆换损坏的电子器件就可以清除故障。
六、离心风机不转
故障剖析： 发生该故障是表明离心风机推动电路或是是离心风机自身发生问题，由于大家可将故障范畴精准定位在离心风机推动电路，离心风机自身和单片机设计U204上。 查验流程： ①将该离心风机卸下来，换掉一个好的同尺寸的电机风扇，开机运行，假如风功能一切正常启动运作，则表明是离心风机自身有什么问题，拆换离心风机后，故障就可以清除。如换掉新的离心风机后仍不可以工作中，表明故障出在操纵电路上。
②通电检验离心风机的工作中电压（CN204第1脚）。并非12V电压，表明故障出在12V开关电源电中单和12V开关电源到电源插座CN204第1脚的开关电源通道上，检验方式可参照——沒有12V电压导出故障开展检验就可以清除故障。若有12V电压，则故障出在离心风机、推动电路和单片机设计（IC1）上。 ③通电检验单片机设计第27脚有没有5V电压导出。并非5V电压导出，则表明单片机设计（U204）已损坏，拆换新的同规格型号的单片机设计就可以清除故障。若有5V导出，则故障在推动电路和离心风机上。 ④通电检验电源插座CN204的第2脚的电压。如贴近0.7V，表明离心风机自身已引路，拆换新的离心风机就可以清除故障；如贴近12V，则故障出在推动电路上；断掉开关电源，查验Q206、Q205、R206、R250、D207有没有损坏，拆换损坏的电子器件，就可以清除故障。
七、检不上锅,有警报声
故障剖析: 发生该故障所涉及到电路有检锅电路、同歩电路、推动电路、浪涌保护电路、IGBT髙压维护电路、电流量维护电路故障，理应用数字万用表根据精确测量关键环节电压来分辨故障所处在的电路，寻找对应的故障一部分可以按以下状况开展维修。 故障分辨: 休眠下检验U202第13脚电压,若为低电频,表明检锅电路一切正常,那么就然后通电检验U202的第1、2脚电压（这两个脚相接）,如测出为低电频0.4V（贴近0V），表明浪涌保护电路或IGBT髙压维护电路发生故障,如所测出为高电平,再不接电磁线圈启动检验单片机设计26脚电压,若为0.47V,表明电流量维护电路一切正常,表明故障很有可能出在同歩电路和推动电路上。
检验流程:
（一）、检锅电路故障 ①先查验常用的炒锅直徑是不是与规定一致，请使用MD专用型炒锅，查验2个接线端子排是不是松脱。 ②检验检锅电路的R239是不是引路。在休眠的情形下精确测量U202的第10、11脚的电压，10脚是不是超过11脚，要不是，请到同歩电路上查。如果是，精确测量U202的13脚是不是有一低电频，如果是高电平，表明U202坏，拆换后调试一切正常，故障就可以清除。 （二）、同歩电路故障 在不接电磁线圈盘，休眠的情形下，用万用表精确测量U201的第14脚的电压是不是为一个高电平，因为14脚沒有下拉开关电源，只和PWM信号相连，因此精确测量到的高电平仅有1.67V上下。假如精确测量到的电压为低电频，用万用表查验R106，R103，R104，R204、R205、C204、C214、C217、D205是不是有损坏，把损坏的电子器件拆换推新的同样型号的电子器件，通电调试一切正常，故障清除。如元器件沒有损坏，就表明U201早已损坏，换掉同样型号同尺寸的LM339，通电调试一切正常，故障就可以清除。 [Page]
（三）、推动电路故障 用万用表精确测量Q200的集电结是不是有18V开关电源，要是没有，请查验开关电源电路，如果有再精确测量U201的第5、7脚，这两个脚是推动电路上2个电压比较器的参照电压，有一数值（第5脚2.2V,第7脚比6脚高0.4V以内的电压），它与前面震荡电路拿过来的差分信号来做比较，较为的結果赠给Q200与Q2072个三极管的基极作推动数据信号。把电磁线圈盘卸下来，在休眠的情形下，在U201的4脚接好5V的开关电源，随后精确测量U201的1，2脚电压，假如精确测量到的电压有一个为高电平，先查验Q200、Q207、R214、R208、R215、R211、R253、R252、C220、C231、C234、二极管D219，稳压二极管Z5203，把存在的问题的电子器件柝出来，换掉同样型号的电子器件，通电调试一切正常，故障就可以清除。如元器件没的损坏，就表明U201—LM339已坏，拆换后调试一切正常正常，故障就可以清除。
（四）、浪涌保护电路故障
①发生浪涌保护一般是开关电源中只是几百万分之一秒時间内的一种强烈单脉冲，为了更好地维护IGBT不会受到损坏维护电路会导出一个脉冲信号使IGBT停止工作，当浪涌保护器之后电路会全自动恢复过来。 ②要是没有浪涌保护器影响而发生维护，表明浪涌保护电路发生故障。通电检验U202的第6、7脚电压(一切正常下第7脚电压固定不动为3V)。如第7脚电压超过6脚电压，但1步伐仍导出低电频，在清除IGBT髙压维护电路故障时可以分辨是U202（LM339）已损坏，拆换新的LM339就可以清除故障；如第7脚电压低于6脚电压，表明浪涌保护电路中发生故障。 ③断掉开关电源,对功率电阻R105、R110和 R218、R230、R229、R246、R224、C209、C211、C210、D205、D206开展查验，查出来损坏的元器件并拆换就可以清除故障。 （五）、IGBT髙压维护电路故障 ①当IGBT的C极电压超出髙压维护电压时，保护电路会姿势，这时关掉IGBT的推动数据信号的键入。 ②通电检验U202的第4、5脚电压(一切正常下第5脚电压为4V)。如第5脚电压超过4步伐电压，但2脚仍导出低电频，表明U202（339）已损坏，拆换新的LM339就可以清除故障；如第5脚电压低于4步伐电压，表明IGBT髙压维护电路中发生故障。 ③断掉开关电源，用数字万用表检验功率电阻R101、R102和C208、C219、R203、R223、R247有没有损坏，拆换损坏的组件就可以清除故障。 （六）、电流量维护电路故障 ①在通电启动不接电磁线圈盘的情形下精确测量单片机设计的26脚电压。如测出电压为0.47V上下,在清除基它故障点后可以分辨是模块片U204损坏,拆换单片机设计就可以清除故障.如所测出电压与标准值区别比较大,表明故障出在电流量维护电路上. ②断掉开关电源,用万用表测量D213-D217、R234、R232、R226R、R213、C233、C232，VR1是不是损坏，把损坏的电子器件拆换。通电调试一切正常，故障清除 此外，在检验电路故障时可以参照本网的 电滋炉数据测试全集 中的对地电阻器和管脚电压来进行分辨故障所属，接口测试是在不接电磁线圈盘的情形下开展精确测量。

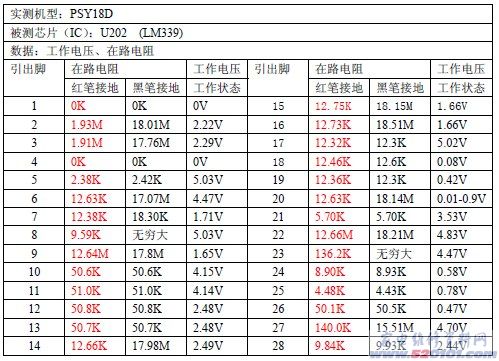

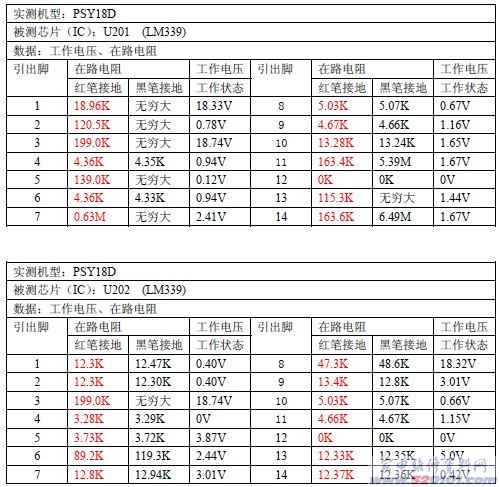

美的MC-PSY18D电滋炉数据测试表

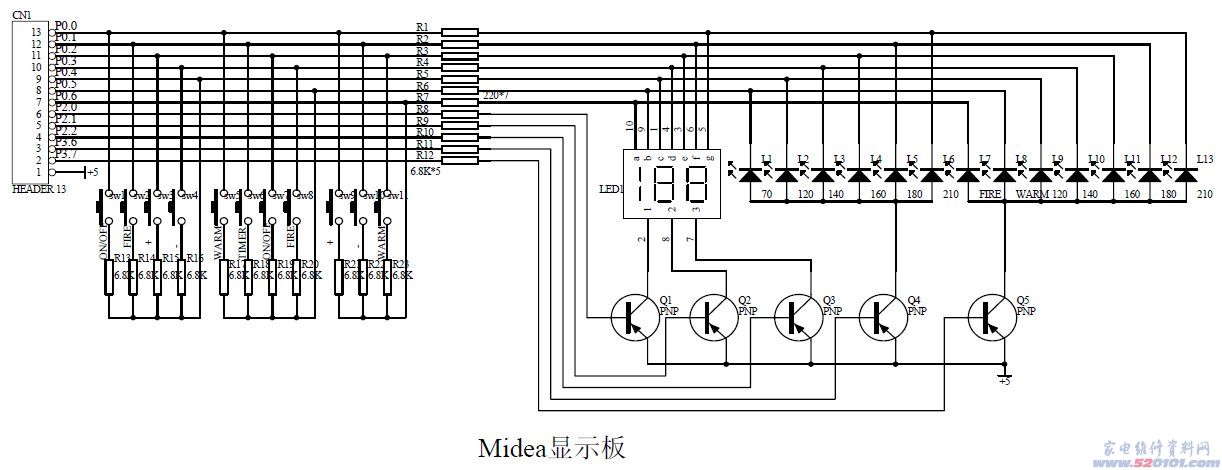

美的MC-PSY18D电磁炉原理图
