电磁炉基本概念详细介绍
1.电磁炉加温和原理介绍；
2.电磁炉关键元器件详细介绍；
3.电磁炉电路各控制模块基本原理解读；

1.电磁炉加温和原理介绍
1.1电磁炉加温和原理介绍；
1.2 电磁炉基本原理程序框图；
1.3 LC震荡电路；

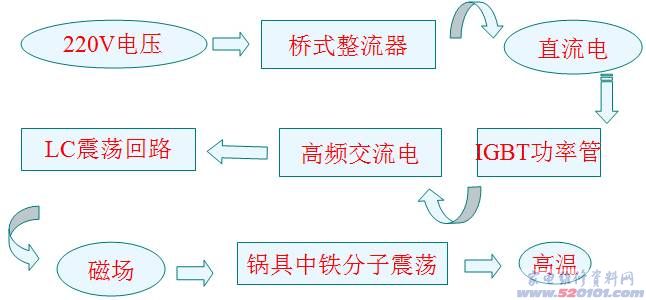

1.1电磁炉加温和原理介绍

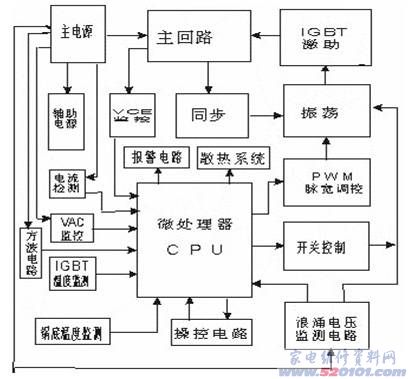

1.2 电磁炉基本原理程序框图

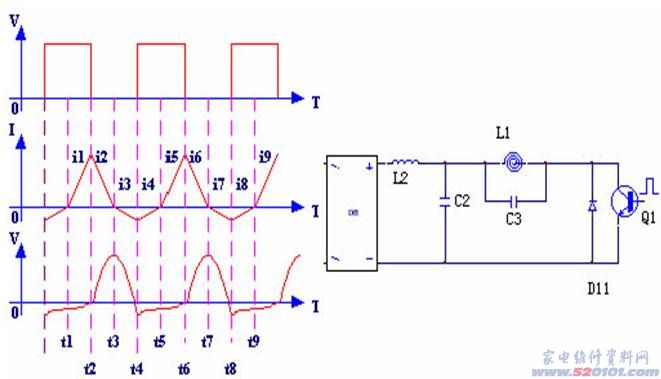

1.3 LC震荡电路平面图


2.电磁炉关键元器件详细介绍

2.1 QF808单片机介绍；
2.2 RS2007M整流管详细介绍；
2.3 LM339集成化电路详细介绍；
2.4 IGBT介绍；
2.5 74HC164移位寄存器详细介绍；

2.1 QF808单片机介绍
QF808为前峰和中国台湾中颖一同产品研发的一款单片机，储存器尺寸为64K bits ROM，里边集成化5个电压比较器，6安全通道8位ADC变换，2个8位按时计数，8位快速PWM脉冲输出，內部工作频率复合型放大仪，线上震荡钟表电路，线上看门狗定时器，选用低电压校准；

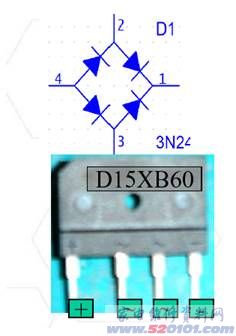

2.2 RS2007M整流管详细介绍；
电压键入范畴为50到1000V，承担电流量较大为20A；特性为输出电流量大，抗大电流冲击性工作能力强，能承担较高的最高值反方向电压；


2.3 LM339集成化电路详细介绍
LM339内嵌四个旋转电压为6mV的电压电压比较器,当电压比较器键入端电压正方向时( 键入端电压高过-入输端电压), 放置LM339内控制度输出端三极管截至, 这时输出端等同于引路; 当电压电压比较器键入端电压反方向时(-键入端电压高过 键入端电压), 放置LM339内控制度输出端三极管关断, 将电压比较器外界连接输出端电压降低,这时输出端为0V。

2.4 IBGT介绍


绝缘层栅双极电子管(Iusulated Gate Bipolar Transistor)通称IGBT,是一种集BJT的大电流强度和MOSFET等电压鼓励场控型元器件优势于一体的高速快速大电力电子器件；IGBT有三个电级，各自称之为栅压G(也叫操纵极或门极) 、集电结C(亦称漏极)及发射极E(也称源极)，将场效管做为促进管，功率大的达林顿管做为输出级就造成了IGBT开关管；

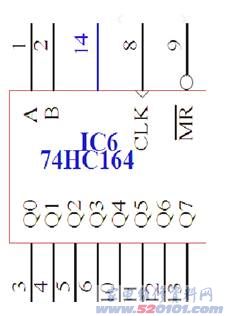

2.5 74HC164移位寄存器详细介绍
74HC164为8位移位寄存器，目前电磁炉的控制面板表明新项目较多，对单片机端口号规定叫多，而目前单片机端口号比较有限，为了更好地做到表明电路的操纵，现必须选用移位寄存器来拓展操纵口；74HC164是8为串行通信键入并行处理输出单边移位寄存器；A，B为串行通信码键入端，MR为清零输入端，CLJ为脉冲发生器的键入端，IC伴随着脉冲发生器上升沿的来临，A，B各相后情况先后由Q0调向Q7；
如下图：


3.电磁炉电路各控制模块基本原理解读

3.1 EMC安全防护电路和整流器电路
3.2 高频率串联谐振电路
3.3 推动电路
3.4 同歩电路及反压维护电路
3.5 温度检验电路
3.6 多少电压检测电路
3.7 电压浪涌保护电路
3.8 电流量浪涌保护电路
3.9 电流检验电路
3.10 风机电路无源蜂鸣器电路
3.11 开关电源电路
3.12 功能键电路
3.13 表明电路

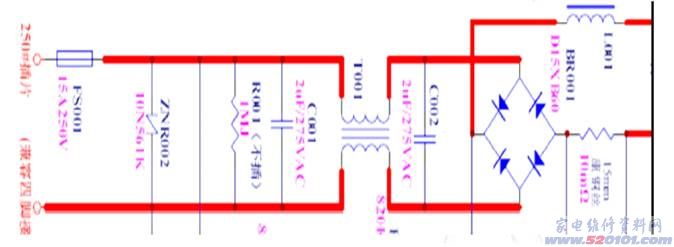

3.1 EMC安全防护电路和整流器电路


FUSE1为保险丝管，其规格型号为15A/250V,这款磁感应的最大输出功率为2100W，AC220V其运行的较大电流量为9.6A，一切正常状况下，不容易超出保险丝管的标准值。电路产生异常情况时，如IGBT穿透，电流量激增，超出保险丝管的工作中规定值，存放融断，维护别的电路。C001电容的作用是EMC安全防护，该电容器能避免电磁炉造成的高频率影响窜进电力网我，影响别的家用电器，又避免电压中的影响单脉冲窜进电磁炉电路，危害其工作中。CNR002是氧化锌压敏电阻只需外界键入电压最高值超出氧化锌压敏电阻的额定值抗压值，氧化锌压敏电阻马上穿透，保险丝管融断，维护后续电路可免于过电压毁坏。整流管的功能将AC220V整流器成脉冲直流电。

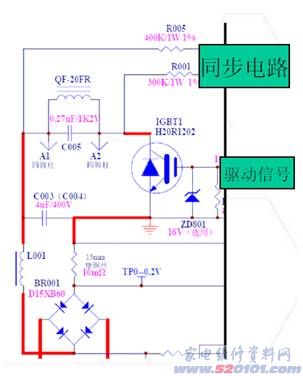

3.2 高频率串联谐振电路
电压经DR001整流器后经L001加进由C003，IGBT，线盘QF-20FR，C005构成的高频率串联谐振控制回路中，实际串联谐振全过程参照串联谐振第一章谐振波型。ZD801为IGBT，G基电压维护稳压二极管，确保IGBT的推动电压不超过稳压管值。此电路采用16V稳压管；[Page]

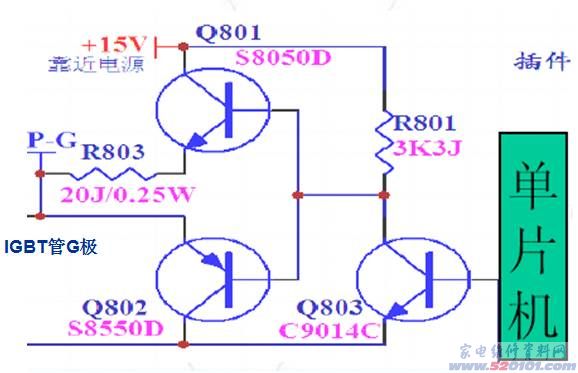

3.3 推动电路

推动波形立即由单片机的3脚输出，当单片机输出高电平时，Q803饱和状态关断Q801，Q802基极电压为低电频，Q801三极管截至，Q802为射随变大电路，基极其低，发送极其低。IGBT，G为低电频，IGBT截至;当单片机输低电频时Q803截至， 15V经R29加进Q801，Q802基极，Q802三极管截至，Q801三极管关断，15V电压经Q801加进IGBT，G极。单片机依据不一样的输出功率，输出不一样pwm占空比的电压波形数据信号，Q803，Q802，Q801反复以上全过程；

3.4 同歩电路及反压维护电路


1. 同歩：在不一样输出功率情况下IGBT的推动数据信号理应与加温线盘的情况维持融洽（维持IGBT，C极其低电频时，IGBT才关断），进行融洽每日任务的电路常称作同歩电路。当IGBT管饱和状态关断时加温电磁线圈两边的电压正负极为A1 ，A2-，正电压经R005，与R301，R302分压电路后加进片式20脚，负电压通过R001，R003与R304分压电路后加进单片机19脚;IGBT截至时，线盘电流量不可以基因突变，给电容器C3电池充电，线盘A2 ，A1-，加在片式19脚，20脚电压翻转，单片机依据19脚20脚电压的转变，输出PWM推动数据信号；
2. 反压维护电路，当IGBT，C极电压高过IGBT规定值时（1200V）IGBT非常容易毁坏。电路在设计方案时加了维护电路。当C极过高时，根据R001，R305与R306分压电路后赠给单片机，18脚的电压也伴随着上升，单片机检验到此数据信号时，PWM输出做调节（降输出功率或终止加温）以维护IGBT不容易过电压毁坏。

3.5 温度检验电路


加温炒锅底端的温度通过陶瓷材料板传至紧靠玻璃底的负温度指数温度传感器,该限流电阻电阻值的转变也是温度传感器与R730分压电路点的电压转变,即加温炒锅的温度转变, 单片机12脚根据检测该电压的转变,做出对应的操作命令:(1) 定温作用时,操纵加温命令,另被加温物件温度匀速运动在特定范畴内；(2) 当炒锅空烧时,加温马上终止, 并表明问题编码；(3) 当温度主感应器引路时，电磁炉工作中延迟时间1分鐘后，关掉输出功率输出；IGBT造成的温度通过散热器传到紧靠其上的负温度指数温度传感器RT1,该限流电阻电阻值的转变间接性反影了IGBT的温度转变,温度传感器与R720分压电路点的电压转变实际上反影了温度传感器电阻值的转变,即IGBT的温度变化, 单片机根据检测该电压的转变,做出对应的操作命令:当网络检测整流管（IGBT）温度过高（110±10℃）时，电磁炉关掉输出功率输出；

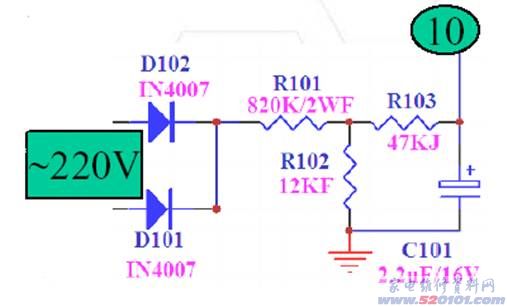

3.6 多少电压检测电路


AC220V由D101、D102整流器的脉冲直流电电压根据R101，再通过C101、R102，R103过滤器开展过滤后的电压，送单片机10脚,依据检测该电压的转变，CPU会全自动做出各种各样姿势命令。
1 高电压维护：当开关电源电压高过265V～285V时维护，电磁炉关掉输出功率输出；相对应的作用显示灯长亮，数码显示管表明“E3”常见故障编码，无鸣叫声。当开关电源电压降到到265V～253V时，电磁炉一切正常工作中、修复表明一切正常。
2 低电压维护：当开关电源电压在小于165V～140V时维护，电磁炉关掉输出功率输出，相对应的作用显示灯长亮，数码显示管表明“E4”常见故障编码，无源蜂鸣器不鸣叫声。当开关电源电压升到到165V～178V时‚电磁炉一切正常工作中，恢复过来表明。

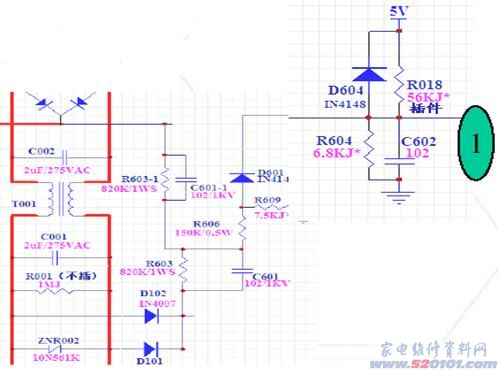

3.7 电压浪涌保护电路

当正弦波形开关电源电压处在左右半周期时, 由D101，D102二极管构成的桥式整流电路造成的脉冲直流电电压，当开关电源忽然有浪涌保护器电压键入时,此电压根据R603、C601藕合,再通过R609分压电路，R606过流保护后，根据D601二极管加到单片机1脚，单片机检验到有浪涌保护器电压时关掉PWM输出。终止加温。浪涌保护器电压之后，恢复过来加温；

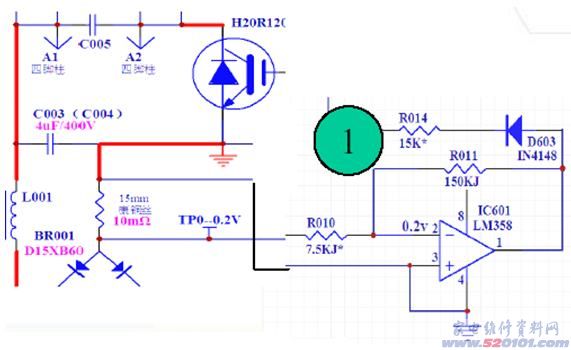

3.8 电流量浪涌保护电路


　　当浪涌保护器电压根据IGBT时，康铜丝的电流量扩大，康铜丝两边压力差扩大，空气压力经R010加进LM358，2脚正相反键入端。LM358，R011构成放大仪，将空气压力变大并变换正负极。此电压使D603关断，经R014加进单片机的1脚。单片机检验到有浪涌保护器电压时关掉PWM导出。终止加温。浪涌保护器电压之后，恢复过来加温。

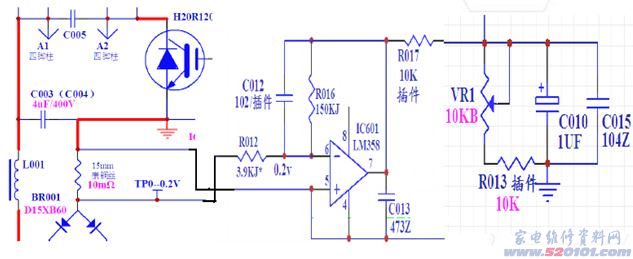

3.9 电流量检验电路


当功率大的时，流过康铜比的电流量也大，康铜丝两边压力差也大，此电压经LM358与R016构成的放大电路放大后经R017送至单片机的16脚。当小输出功率加温时，流过康铜丝的电流量也小，康铜丝两边的压力差减少，经LM358放大后的电压也低，送进单片机16脚的电压也降低。单片机依据16键入的电压分辨整体电流量是不是一切正常。VR1可变电阻，用以调整此电压的多少，用以输出功率调节。C010，C015为耦合电容，使键入单片机的电压不会受到杂讯影响。[Page]

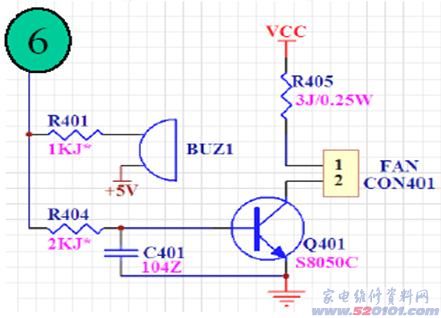

3.10 风扇电路无源蜂鸣器电路


将IGBT及电子整流器BD1紧靠于散热器上,运用风扇运行根据电滋炉进、通风口产生的气旋将散热器上的热及线盘L1等零件工作中时发生的热、加温炒锅辐射源进电滋炉内的热排出来电滋炉外。单片机6脚传出风扇运行命令时,6脚导出高电平,电压根据R404送往Q401基极, Q401饱和状态关断,VCC18V电流量穿过风扇Q401至地。风扇运行; 单片机传出风扇转停命令时,6脚导出低电频,Q1截至,风扇因沒有电流量穿过而转停。为节省单片机的I/O口資源，风扇电路与无源蜂鸣器电路同用6脚当无源蜂鸣器传出鸣叫声时，6脚一般导出力度为5V、工作频率3.8KHz的差分信号电压至无源蜂鸣器BUZ1,令BUZ1传出报知声响，这时风扇半速运行。

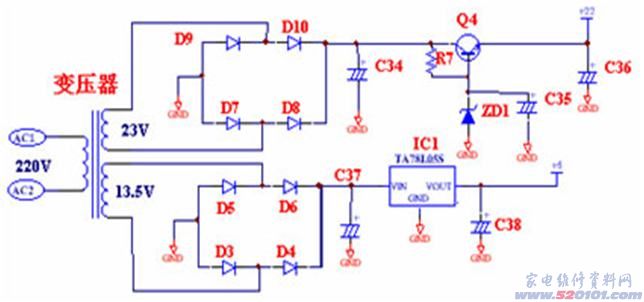

3.11 开关电源电路

AC220V 50/60Hz电压连接变电器原线圈,次级线圈两绕阻各自造成13.5V和23V沟通交流电压。13.5V交流电压由D3~D6构成的桥式整流电路整流器、C37过滤,在C37上得到的直流电电压VCC除提供排热风扇应用外,还经过IC1三端稳压管IC稳压、C38过滤,造成 5V电压供操纵电路应用。23V沟通交流电压由D7~D10构成的桥式整流电路整流器、 C34过滤后, 再根据由Q4、R7、ZD1、C35、C36构成的串连型稳压管过滤电路,造成 22V电压供放大电路和IGBT鼓励电路应用。

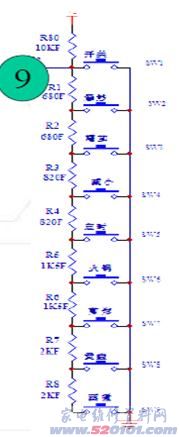

3.12 功能键电路

该设备未选用普遍的引流矩阵扫描仪方法键入实际操作命令，反而是选用了脉冲信号较为的方法，大大的降低了单片机I/O端口号。单片机9脚接受脉冲信号较为数据信号，单片机依据此电压值来测算实行命令。该脉冲信号较为方法有一个缺点，便是某一功能键走电或短路故障时，会发生神经功能紊乱现像或是缺乏某作用现像，在修理时要留意此现象。

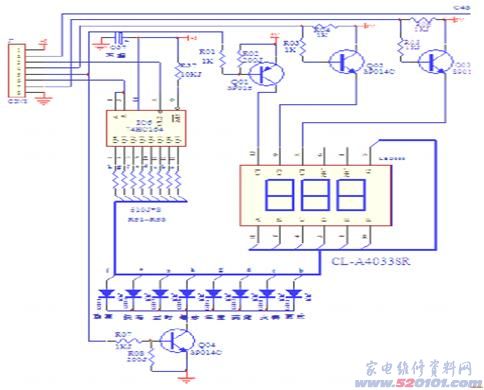

3.13 表明电路


表明电路的功用是把电滋炉的工作情况的及时信息内容根据LED开展表明，使实际操作更为形象化，单片机导出的数据信号根据CON8线排接到实际操作表明电路板，显示系统关键由集成化电路74L164及外部元器件构成。
完成！
