一、电路构成
该锅电路关键由开关电源电路、控制电路和发烫盘构成。

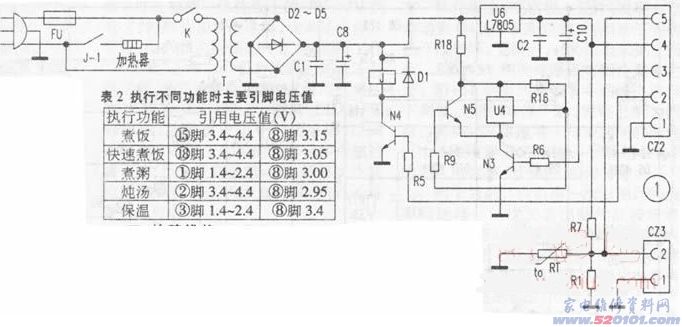

开关电源电路由温度商业保险FU(130℃／10A／250V)、底锅电源开关K、变电器T、二极管D2～D5(1N4007×4)、电容器C1(104)、C2(104)、C8(470uF／35V)、C10(47uF／16V)及三端稳压管块U6(L7805)等构成(见图1)。当放进配有食材的内锅后，以内锅的工作压力下，K合闭，220V电压经T降血压，再经过D2～D5整流器，C1、C8过滤，产生 12V直流电压，提供汽车继电器和无源蜂鸣器电路。 12V工作电压还根据U6稳压管成 5V工作电压，经连接器cz2④脚，为以U1为核心的全智能控制电路和表明电路配电。

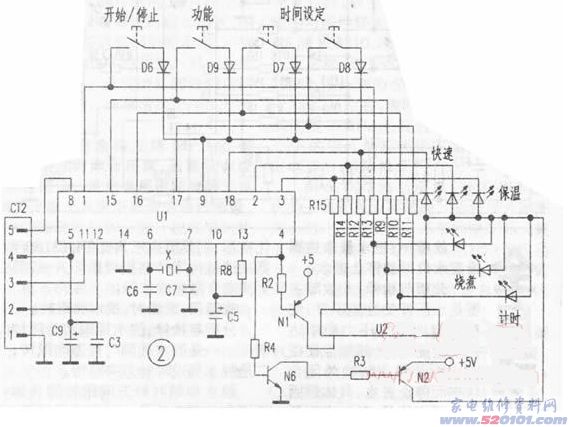

控制电路分两一部分，一部分在锅底端(见图1)，由三极管N4(C9013)、汽车继电器J(JQC-3FB)、二极管D1(1N4148)等构成电加热器控制电路。由三极管N3、N5(c9013)U4等构成无源蜂鸣器电路。由RT、R1(470K)、R7(1．5k)构成温度磁感应电路。RT安裝在底锅总战中，用以磁感应锅内温度。控制电路的另一部分在锅身上方，是由U1以及外部元器件构成作用操纵及显示系统电路；由数码显示管U2及发光二极管等元器件构成表明、标示电路(见图2)。
二、原理
放进配有食材的内锅，接入主机电源后，u1③脚为低压2．9V，保温显示灯LWARM照亮，进到保温情况。按压“作用”按键SFUNC，挑选相对应作用(煮饭、迅速煮饭、熬粥、煲汤等)，按一下“逐渐／终止”按键START，U112脚导出4．6V高电平，经CZ2②脚、R5(4．7k)，使N4关断，J吸合，接入电加热器电路，逐渐加温，相对应发光二极管闪动，数码显示管表明煮饭時间。每按一次按键，u111脚导出5V高电平，N3关断，U4发音，确认按键合理。伴随着加温時间增加，锅内温度上升，RT电阻值扩大，U1⑧脚工作电压上升，当升高到设置的相对应煮饭工作电压后，12脚跳变成低电频，N4截至，终止加温。按压按键STINC或STDEC可设置煮饭時间。煮饭全过程中，按“逐渐／终止”键，即停止加温，进到保温情况。
三、常见故障检修
1．标示灯不闪查验插头电源线内布线是不是因经常插下而掉下来，温度商业保险FU是不是融断，变电器T的原线圈是不是引路。FU融断后可以用130～160℃／8—10A／250V温度商业保险拆换。变电器毁坏后，可以用220V／9V(5W)变电器代用。
2．煮糊饭或熬粥、煲汤时食材比较严重外流该范围多见温度感应器RT变值、R7电阻值扩大或引路。RT毁坏后可以用MTS—102型温度传感器代用。
3．煮夹生饭即饭未煮开就进到保温情况，缘故多见RT失效或R1电阻值扩大。
操纵集成icU1评测数据信息见表1、表2。
