最近销售市场上意见反馈我厂电滋炉（包含04年和05年商品）中有几款，在240V-280V间时发生的E8保护或是E7低电压保护，而没法应用。对于这类特殊情况，特做下列检修引导。
剖析
高压低压保护的基本原理：单片机设计检验电力网电压，电压过高（250V以上）或是过低（150V下列）则会发生髙压保护E8或是E7保护，以保护电滋炉不会受到电压危害而烧毁。
04年及05年食品的电压取样电路剖析比照如下所示：

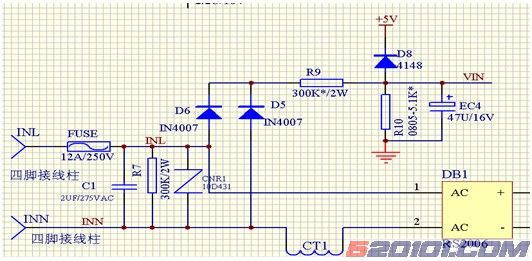

04年电压取样电路

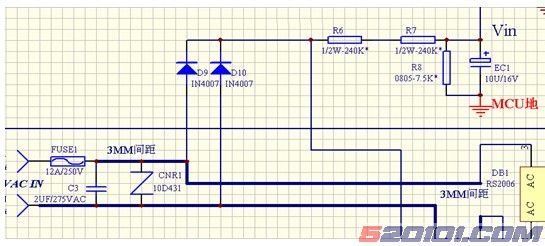

05年电压取样电路
从二种电路比照得知，04年与05年电压取样电路基本原理一致，唯一不同点取决于：05年电压取样提升一分压电阻。
从硬件配置及手机软件的设计方案，不论是04年或05年商品，其髙压保护点均在260V上下，低电压保护点一般都是在150V上下，故意见反馈信息内容电压在250V－270V时，电滋炉均会发生“E8”保护，可视作出现异常。
检修方式
1、电路板出现异常
针对一切正常电压下，若会发生E8/E7保护，是电路板电压检验一部分电路的问题。关键可测量法：
⑴电路中的2个整流二极管或是下拉二极管是不是毁坏；
⑵分压电路电阻是不是变值，一般是330K或是240K大电阻非常容易坏；
⑶VIN数据信号可不可以联接到单片机设计的端口号，正中间是不是有短路故障或短路的。
2、电路板一切正常
若要提升髙压保护点，做下列修改：
⑴05年规范板：R8由7.5K拆换为6.8K，或是给R8并接一个范畴在50K—150K的电阻。
⑵05年商品：R10由5.1K拆换为4.7K，或是给R10并接一个范畴在50K—150K的电阻。
变更常见问题：
⑴发生髙压保护时，最先要确认是不是电路板硬件配置常见故障造成，假如明确电路板某些电子器件毁坏，请拆换电子器件；
⑵没有必需情形下，请不要随便拆换电路板的主要参数，防止发生不能预估的别的常见故障；
⑶假如的确要拆换电路的电阻主要参数，请慢慢改小电阻主要参数，切勿把电阻主要参数一下子改得过小；
⑷拆换主要参数后，很有可能会造成的问题是：①低电压保护点提升，但一般不易超出180V；②电磁炉功率不稳；③电滋炉的速度达不上最大功率。
