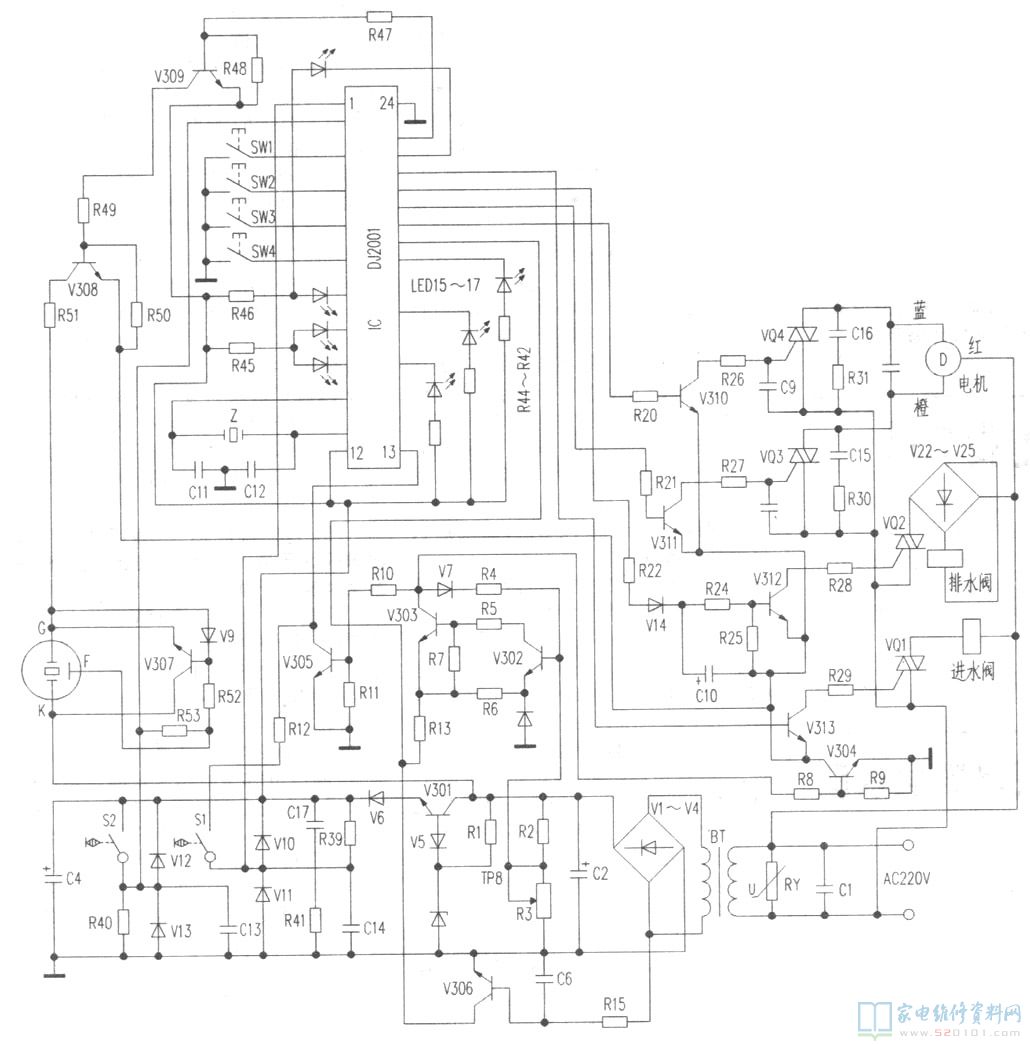

小天鹅洗衣机XQB-8型全智能自动洗衣机控制回路如下图所示。
一、电路图讲解
三极管V302、V303构成的触发器原理受电阻器R3上电压尺寸的操纵。当市电压小于178V时R2／R3的分压电压不可以开启V302正偏导通，使V303截至，触发器原理不旋转，使V304也截至，那样，断开了V310的地端，进而关闭可控硅，电机不转，完成低电压维护。与此同时V305也受触发器原理的操纵在低电压维护时，V305赠给DJ2001 13脚呈高电压，程序流程不实行，微控制器DJ2001无单脉冲导出，可控硅均不导通。
V306集电结的过零同歩波形数据信号送至DJ2001 17脚，经程序流程分派后根据V311、V312、V313变大后操纵对应的可控硅导通，进而进行过零开启。由V312、R24、C10构成积分电路；使单脉冲开启变为直流电开启方法，以清除放水阀噪音。三极管V307、V308、V309构成响声控制回路，V308作功放机电源开关，并可控于V307的按钮情况，当V308、V309导通后，压电式片得电震动，并有V307的导通截至产生时断时续的声频震荡响声。
由DJ2001的⑩脚、11脚、石英晶振Z造成500kHz工作频率，由DJ2001的①脚和②脚底的R40、C13、R41构成全自动延时电路；V10～V13为DJ2001①脚、②脚的正反面维护；R39、C14用于避免因保护开关S1颤动引起的错误操作。
接入主机电源后，微控制器延时电路全自动校准，当按住选程电源开关(SW1)后，程序流程处在等候情况，当按住暂停按钮SW2后，低电位差被安全巡检，程序运行。假如一切正常，自动式洗衣服就应全自动开启水阀注水，当水位线抵达选中部位后，压力控制器S2合闭，微控制器DJ2001②脚呈高电位，电机得电工作中。
二、故障维修
【例1】接入开关电源，指示灯没亮，按压功能键失效。
维修：最先查验电源稳压一部分一切正常，查DJ2001①脚为高电平，表明维护电源电路已起控，查178V的低电压维护电源电路，测TP8端抽样电压3．4V一切正常，测V302 c—e极其0．8V，表明V302已导通，测V304基极其低电频，因此拆下来V303精确测量发觉损坏，找一个新管换掉故障清除。
【例2】开始工作时一切正常，之后程序流程错乱。
维修：精确测量V310、V311的集电结电压为一高一低，待机精确测量三极管、可控硅均是好的。猜疑是程序流程影响产生的错乱，为摆脱影响，在V301的基极对地加接一只100uF／25V的电容器，使可调稳压电源谐波失真减少后故障清除。
小编碰到几起全智能自动洗衣机一会儿一切正常一会儿程序流程错乱，都是跟开关电源谐波失真影响相关，这类故障需从开关电源过滤下手进行清除。
【例3】渗水不断。
维修：打开开关电源后逐渐加水，抵达预订水位线后，依然渗水不仅，表明加水阀和可控硅是常规的，故障很有可能出现在推动管V313上，在通常情况下V313的基极电压应奋战1V，集电结电压应在0．6V上下；洗漂时基极电压在0．6V左右，而集电结电压应在5V上下。精确测量发觉，当发生故障时，基极和集电结电压自始至终在0．6～0．7V，故导致可控硅自始至终导通，拆换V313后故障清除。
【例4】波轮洗衣机只有单方位旋转。
维修：观查电机只有单方位旋转，表明故障在控制回路，在电机工作中时测电机底线端和橙线端有220V电压，而测绿线端和底线端自始至终无电压，沿着电源电路查出来R26、V310毁坏，拆换以上元器件后，故障清除。
