故障状况：按住电源开关，电源开关内即发山“嗒嗒”声，随后立刻跳起。

故障维修：拔下电源开关K1脱扣线圈上的一切一端开关电源软件，再按住电源开关，可以启动，实际操作运行键后能进行所有程序流程，但程序完毕进到延时关机过后一直不可以自动开关机，表明此故障仅限自动开关机控制回路。用数字万用表直流电压挡测量IC1的④脚为低电频，关闭电源后断掉双向可控硅TR5的G极，随后插电用数字万用表沟通交流250V挡测量电源开关K1脱扣线圈的两软件间工作电压为220V，证实IC1、Q5等元器件基本上无故障，明确TR5已穿透短路故障。关闭电源后测量脱扣线圈间电阻值一切正常，用水果刀挖去双向可控硅TR5周边的防水密封胶，用同规格型号晶闸管拆换TR5后再调试，工作中恢复过来。

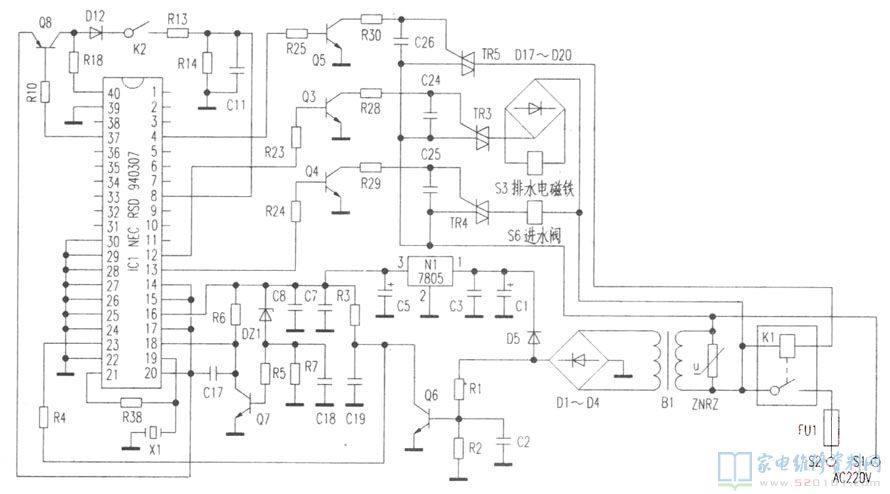

该洗衣机电路图如下所示：
