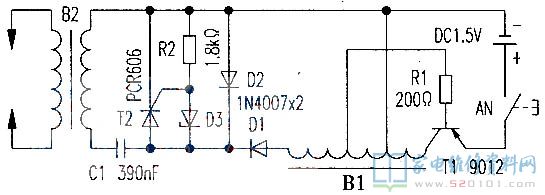

该电路如下图所示，它选用每节5号充电电池(1.5v)配电。应用时，按住按键开关AN时．1.5V直流电电压则先由三极管T1的e-b极和R1、B1(高频率小变电器的正中间绕组)产生的回路，给予T1偏流，T1关断电流量流过B1绕组，造成的磁感应单脉冲，则又正反馈于T1偏流回路中：从而T1进到到持续性自激振荡情况。在B1的另一磁感应绕组上，因为线圈匝数多，因此造成一变压单脉冲电压。该电压由二极管D1整流器，可产生一个较高单脉冲直流电电压。此电压经B2变电器初中级为之C1电池充电；当所充电压升到D3管反方向稳压管值时，D3马上山崩关断；因此T2晶闸管的操纵极上获得开启电压，使T2关断，并马上让C1所充的电压，经T2和B2初中级回路放电；在B2次级线圈变压绕组上，就磁感应出一数千伏单脉冲电压：该电压再经输电线引至点火器的前面部，根据气体空隙放电，造成出拉弧。并且用此火花放电为炉灶打火。
此外在电路上，D2构成的是维护电路。用于泄流电路工作上所形成的反方向磁感应高压脉冲．可避免它对T1、T2等元器件产生伤害，进而确保电路工作中安全性。 日常的使用中，点火器免不了有常见故障，有二种比较普遍。其一是AN旋钮开关易失效。这大多数是因电源开关上簧片形变，或是因渗水、污迹造成生锈空气氧化．电源开关接触点不可以靠谱触碰，进而造成电路不可以正常的工作中。对于此事．可开启外壳后，对形变电源开关上的簧片开展整形美容及其清理除污等方式给予处理。
另一普遍高发常见故障是当按住AN电源开关，虽能听见髙压放电声，但器材前面头顶部却看不到电孤(火花放电)。经查验，是因外壳内湿冷，壳内放电高压导线还未将髙压输至点火器前面，便已在壳内湿冷处而放电，因此导致无法一切正常对炉灶来打火。对于此事，可先对壳内进行清污机与驱潮；并提高电线间绝缘层，可采用为高压电线再加套绝缘套管方式(绝缘套管可以用废圆珠笔芯管芯)就可以。这般解决便能有效的避免常见故障再次出现。
