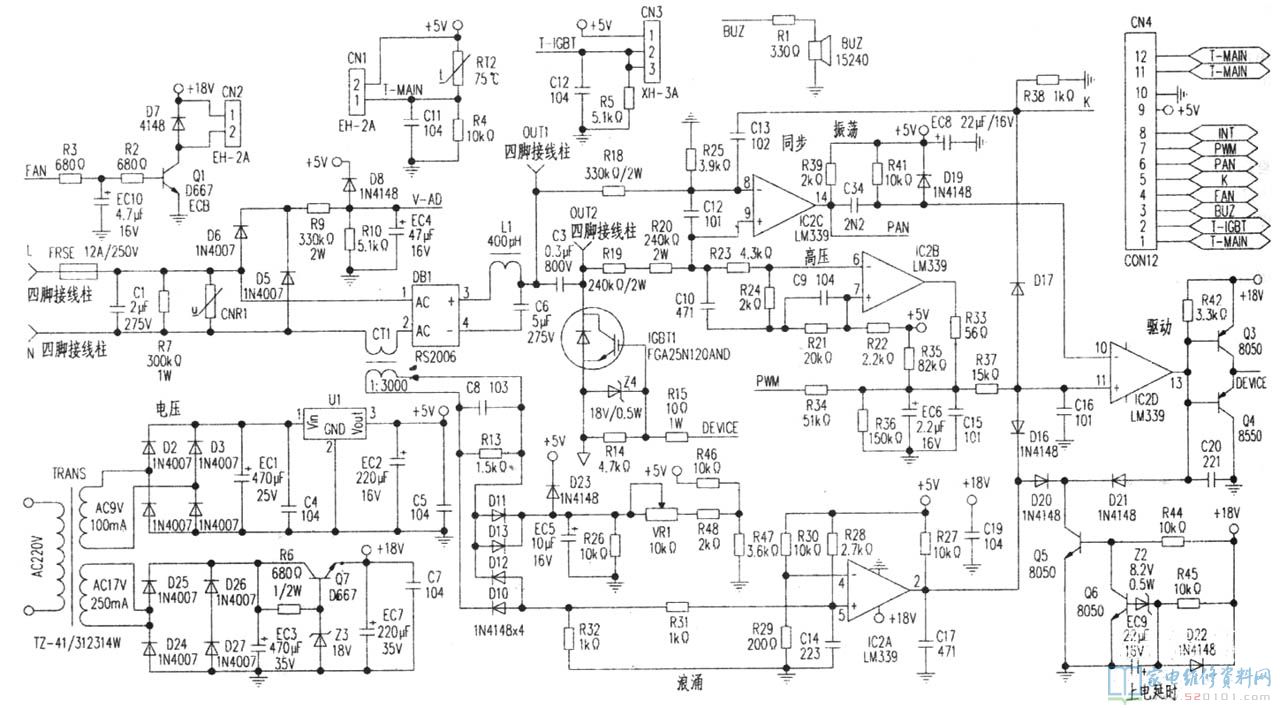

剖析检修：该电磁炉已被多的人P过但均未修补，现阶段只需一插电就爆损IGBT管。依据该常见故障的特性，检修范畴锁住为：整体高压低压配电电路、LC震荡电路、推动变大电路、髙压检验电路、同歩电压较为电路及也就能待机维护电路(见下面的图所显示)。
小编的检修检验流程如下所示：
1.检修时，将电磁炉前后左右壳开启，在电源插头L接线端子上串连连接电灯泡40W/220V(防止再损IGBT管)并通电被测。用500型数字万用表直流电电压500V、50V、10V挡测得髙压配电电路的滤波电容器C6(5uF/275V)两边电压 305V，一切正常；测得低电压配电电路的滤波电容器EC7(220uF/25V)对地电压 18V，一切正常；测得滤波电容器EC2(220uF/16V)对地电压 5V，正常。注：若以上电压出现异常，多见C6、C1、DB1(RS2006)、Q7(D667)、Z3(18V/0.5W)、C7(104)、U1(LM7805)、C2(104)及TRANS(TZ41/3123141)等电子器件损伤而致!会使电磁炉发生通电即爆损ICBT管、不断地检锅、时断时续加热、报警不加热及不报警不加热的常见故障。
2.取出加热电磁线圈盘，通电时测出LC震荡电路中IGBT管的集电结C对地峰压迅速升高至 35V后又降到 0.5V，一切正常；测得操纵极G对地0V电压，一切正常。注：若以上电压出现异常，多见C6、C3(0.27uF/1200V)、IC2(LM339)、Z4(18V/0.5W)、IGBT(FGA25N120 AND)及加热电磁线圈盘等电子器件损伤而致!会使电磁炉发生通电即爆损IGBT管、不断地检锅、时断时续加热、报警不加热及不报警不加热的常见故障。
3.测出推动变大电路的三极管Q3(8050)基极对地电压 0.4V，一切正常；集电结C对地电压 18V，一切正常；发射极对地电压0V，正常；Q4(8550)基极对地电压 0.4V，一切正常；集电结C对地电压0V，一切正常；发射极对地电压0V，正常。
注：若以上电压出现异常，多见Q7(D667)、Z3(18V/0.5W)、Z2(8.2V/0.5W)、Q15(8050)、Q6(8050)、Q3(8050)、Q4(8550)、C20(221)及R42(3.3K)等电子器件损伤而致!会导致电磁炉发生通电即爆损IGBT管、报警不加热及不报警不加热的常见故障。
4.测出同歩电压较为电路的IC2C⑧脚正相反键入端(即V-抽样)对地电压 3.8V，一切正常；⑨脚积分电路键入端(即V 抽样)对地电压 4V，一切正常；14脚导出端对地电压 5V，一切正常。
注：若以上电压出现异常，多见C6、R18(330k/2W)、R19(240k/2W)、R20(240k/2W)、C10(221)、R23(4.3k)、R24(2k)、C13(102)、R39(2k)、C34(2.2nF/63V)、IC2C(LM339)及D19(1N4148)等电子器件损伤而使电磁炉发生通电即爆损IGBT管、不断地检锅、时断时续加热、报警不加热及不报警不加热的常见故障。
5.测出也就能待机维护电路的IC2D⑩脚正相反键入端(即V-抽样)标准对地电压 4.8V，一切正常；13脚导出端对地电压升高至 5V(一切正常为 0.4V)，IC2D已旋转导出高电平；再测出11脚积分电路键入端(即V 抽样)对地电压发觉已升高至 4.9V(一切正常为 0.5V)。将数字万用表拨至电阻器R×100挡检验也就能待机维护电路有关元器件，結果发觉钳位二极管D17(1N4148)已穿透毁坏。因为D17的毁坏，促使电磁炉一旦插电导致外置变大电路的IC2D 11脚积分电路键入端(即V 抽样)对地电压超出⑩脚正相反键入端(即V-取洋)标准电压驱使IC2D旋转导出高电平，故自始至终导致IGBT管不断饱和状态关断后爆损IGBT管的常见故障产生。将D17拆换后与此同时取下电灯泡，并上电放炒锅调试加热，整体恢复过来。
