自做检修用开关电源排插的维护检修方式
发布日期: 2021-12-24 01:30  浏览:162

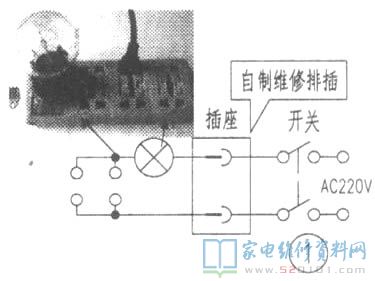

我们在日常的电滋炉故障检修中,烧IGBT管的状况经常出现产生,其具体表现是开关电源保险丝管呈黑焦状崩裂。在检修实践活动中为保证安全,小编选用了一种自做检修用开关电源排插的维护检修方式(如下图1所显示)。

自做检修用开关电源排插的维护检修方式

其应用流程如下所示:

1.换掉新的IGBT管和开关电源熔断丝,并断掉加温线盘的一端管脚。
2.将电磁灶的电源线插头插在自做检修排插上,随后插电实验,这时若自做排插上的300W灯泡没亮,则表明全桥整流器块和髙压耦合电容等构成的髙压电源电路一切正常;若灯泡照亮,则表明也有击穿或走电元器件,这时应主要查验拆换全桥整流器块或髙压耦合电容等,直到插电时灯泡没亮才行。
3.将断掉的加温线盘管脚接上后。再插电实验,若灯泡仍照亮,则表明IGBT管有流故障,其故障缘故一是IGBT管本身欠佳,二是IGBT管的光耦电路有故障,使IGBT管处在长期的饱和状态关断情况,这时务必快速断开开关电源,开展深层次查验。不然即使有串连灯泡维护,時间一长也非常容易击穿IGBT管,这时若自做排插上的灯泡没亮,则表明髙压配电和IGBT管导出电源电路基本上一切正常。
4.扣上灶盖,放上铁制锅身,插电开展加温实验,这时自做排插上的灯泡有周期性的闪耀,则表明电磁灶早已修补;若灯泡长亮(无论色度怎样)或没亮,则表明整体电源电路中仍有故障,应进一步检修,直到通电加热器时灯泡闪耀才行。
5.以上检修一切正常后除掉自做检修排插,将电滋炉电源线插头插入市网电源插头,就可以安全性应用。
检修案例1:一台三星CZ-20电磁灶插电后标示灯不闪。

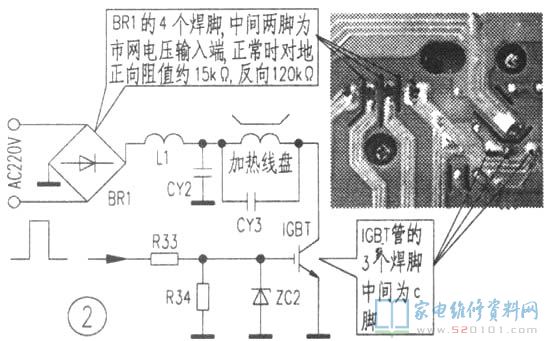

最先用万用电表的电阻拦检验电磁灶的电源线插头两方面间的阻值为∞(无穷。一切正常时应该有好几百K电阻值),表明机内开关电源熔断丝已引路。拆壳后立即查验IGBT管的管脚电阻值(如下图2所显示),結果其c极对地正反面向电阻值均为零(一切正常时正方向约14K,反方向约160K),将其拆下来后,再检验全桥整流器块的管脚电阻值,内未见异常。但拆换开关电源熔断丝后(这时暂不安裝新的IGBT管)插电实验,灯泡光亮,表明全桥整流器块有软击穿故障,将其拆换后,灯泡没亮,再换掉新的IGBT管插电检测,灯泡没亮,扣上灶盖加锅检测,灯泡闪耀,故障完全清除。

自做检修用开关电源排插的维护检修方式

检修案例2:一台君牌XT-20电磁灶插电后标示灯不闪。

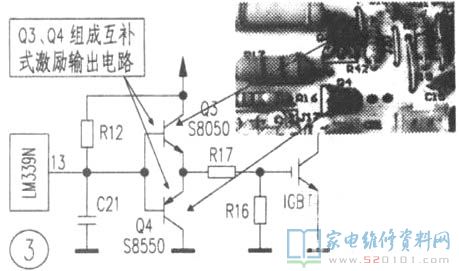

经查验,IGBT管和全桥整流器块均已击穿毁坏,将其拆换后根据自做检修排插检测,灯泡没亮,但在加锅后检测,灯泡或是没亮,且不加温,因此表明机内电路也有故障。再进一步查验,最后是光耦电路中的Q4(S8550)击穿毁坏(如下图3所显示),将其拆换后插电检测,灯泡闪耀,故障完全清除。

自做检修用开关电源排插的维护检修方式

检修案例3:一台赛格兰SGL-18电磁灶插电后标示灯不闪。
经查验,仅IGBT管击穿毁坏,拆换后根据自做检修排插检测,灯泡照亮,断掉加温线盘后插电检测,灯泡没亮,再接入加温线盘并断掉ICBT管栅压电源电路后,插电检测,灯泡没亮。因此表明IGBT管的光耦电路有故障,但经查验,Q5(S8050)、Q6(S8550)等均一切正常,故猜疑LM339N欠佳或毁坏,将其拆换后故障完全清除。
留意:本例故障检修时,若不选用保障措施,插电后IGBT管将再度被击穿毁坏。
