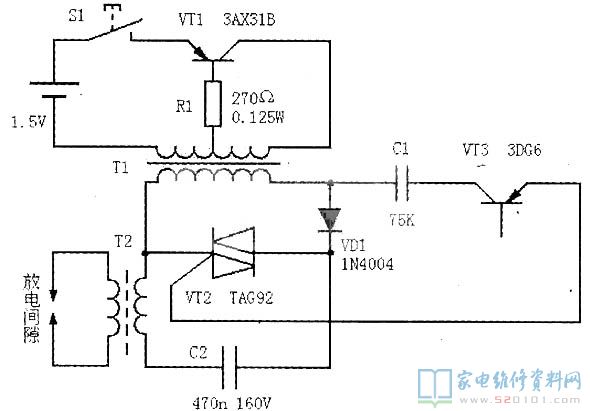

文中以一种南通市电子管厂生产制造的燃气灶点火器电路和保修材料，其电路电路原理图是在维修时依据实体精确测量制作出去的。

这类点火器的电路构造比较简单。VT1与R1、T1构成震荡器，、VD1对电容C2电池充电，电容C2直流电压升高，到C1、VT3、VT2环路穿透，VT2关断后对电容C2放电、产生T2髙压放电电路，循环往复。配电开关电源为1节3号充电电池，旋钮开关S1用以操纵开关电源．只需按住s1把开关电源接入，在放电空隙便会有上万伏的间隔性的放电电孤造成。

这类点火器的常见问题是按下按钮电源开关S1后，在打火头顶部(放电空隙)无放电电孤，通常有三种缘故，一是充电电池动能不够。二是打火头顶部污迹。三还需要避免洒进水，更不必掉进蓄水池或水槽。四是电子元件造成常见故障，最多见的是VT3、VT2、VT1毁坏。

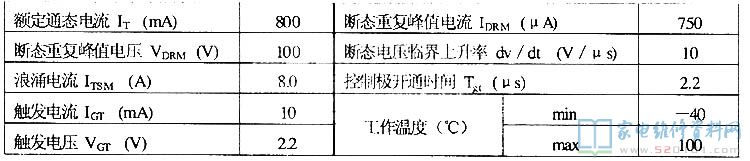

TAG92(VT2)是一种小输出功率双向可控硅，其电气设备主要参数如下所示表所显示。

TAG92的可代用型号规格许多，如TDA92、TAS92、SC92B、BCR1AM12、SC92D、TXC0310、TCS92、TCD92、MAC94A4、MAC95-4、BCR1AM4、NTE5655等。
3AX31B(VT1)是一种锗原材料低频率小输出功率三极管，一般不能用硅管代用，除非是更新改造电路。即使选用锗管，其变大倍率不可以太低，穿透电流也不能很大。
