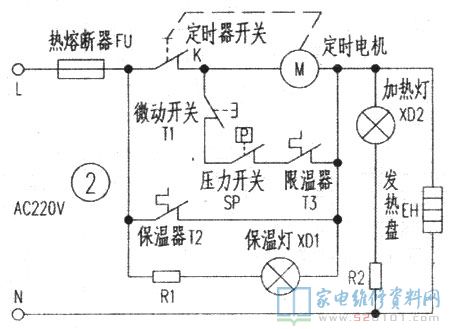

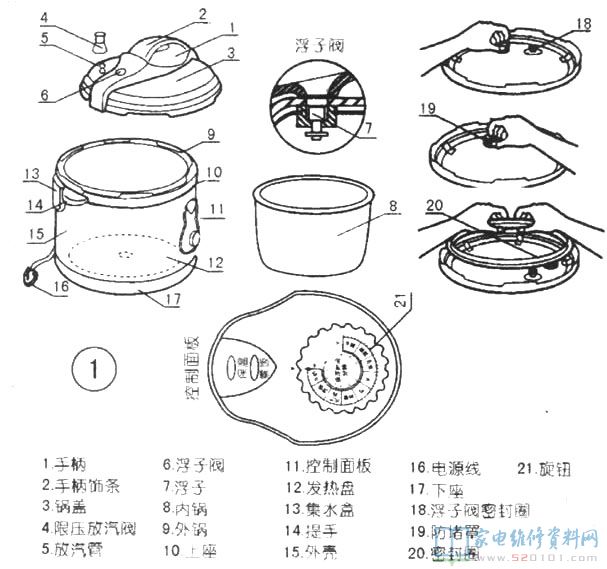

飞鹿TL30-700B型电高压锅选用全自动控压，自动隔热保温，全封闭式构造，具备高效率环境保护、七重安全性保护设备，能防堵、防爆型、防溢。该压力锅的压力为35—80kPa，限压工作压力为90-100kPa，试压時间为0-45min。图1所显示为其框架图。图2所显示为其电路设计图。

目前市面上的电高压锅构造关键有旋盖式构造与匚（fang）式结构二种。飞鹿TL30-700B电高压锅则是选用匚式构造的一种电高压锅。此类构造的电高压锅不用协助的工作压力保险装置，就能完成过压自泄。

匚式构造电高压锅是物理力学基本原理与当代电子器件控制技术系统卡同融合的物质，其基本原理是运用外锅延展性壁受力后产生弹性形变而造成少量偏移，当位移量超出压力开关SP(压力开关选用“7”字形结构，一端为沒有延展性的波型厚钢板支撑点全部电源开关，并且用二颗螺丝固定不动在外面锅的外内壁以固定不动电源开关，使其能恰当体现偏移量随工作压力的转变，另一端为偏移按钮开关，该端仅有一只小铜螺丝碰触外底锅，用于认知底锅的偏移量的变化值，小铜螺丝在锅上的促进下，将电源开关弹簧片压下去(约1-2mm)，压力开关SP在推动力的效果下全自动断掉接触点，进而操纵加热時间，做到设定工作压力的目地。
从图中由此可见，该电高压锅的盖子、内锅与外锅是根据刚性连接的(中问有密封圈开展密封性)，当工作压力扩大并做到一定量时，根据外锅底端的延展性壁将压力开关的弹簧片促进，压力开关全自动断掉，终止加热。假如因控压组织失效，工作压力再次扩大，将促进内锅底端发烫盘下边的超强力扭簧缩小，内锅下沉，密封圈与内锅中间发生空隙，髙压蒸气从盖子与密封圈中间一瞬间泄露，进而确保压力锅不发生爆炸事故。

一、电路图讲解

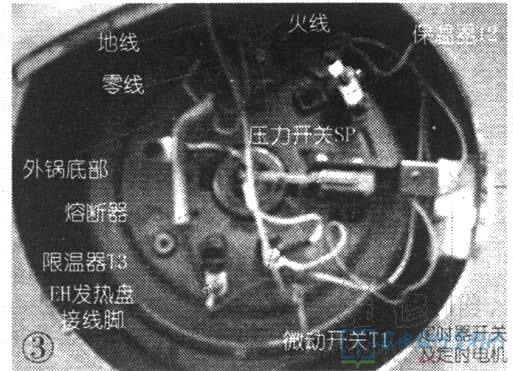

压力锅放进内锅后，因为内锅的总重量将发烫盘正中间的拨动开关T1压下去(下面的图3为底锅布线及元器件布局图)接入。插进电源线插头，顺时针方向旋转定时器开关K(电动)至适合的试压時间档位，定时器开关K接触点合闭。这时，因为内锅还没有压力，压力开关SP一直处在连接情况，与此同时，底锅溫度都没有升高，隔热保温器T2、限温器T3均处在连接情况。220V交流电根据热断路器FU、定时器开关K、拨动开关T1、压力开关SP、限温器T3与隔热保温器T2并接后与此同时与加热灯XD2、电阻器R2、发烫盘EH组成控制回路。加热显示灯XD2亮，发烫盘EH加热，锅内提温。

当底锅溫度做到80℃时，隔热保温器T2先断掉，电流量根据压力开关主线任务再次给发烫盘EH配电加热。锅内蒸气工作压力升高塞住蒸气出入口，当锅内压力做到90～100kPa时，压力开关SP断掉，按时电机短路故障途径被断开，按时电机得电旋转，220V工作电压被按时电机、R1降血压后工作电压已很低，等同于主线任务加热控制回路被断开，发烫盘终止加热。这时，电流量根据电阻器R1、保温灯XD1、发烫盘组成控制回路，因为发烫盘电阻器仅有几十欧，控制回路工作电压关键加在按时电机与R1、XD1段，因此XD1亮，XD2没亮，压力锅进到试压环节。
试压环节，按时电机转动，计时器反方向旋转。当工作压力降低到限压工作压力最低值时，外锅延展性壁缩回去，压力开关回到接入情况，EH发烫盘又得电加热，加热显示灯XD2亮，加热、隔热保温这般不断。直到试压時间结束，定时器开关K1全自动断开，压力开关和按时电机跳停不工作中。这时仅有隔热保温器在底锅溫度的操纵下，大概每加热1分鐘，则断掉10分鐘开展隔热保温，直到拔出开关电源才可以完毕。

二、拆卸方式

电压锅的拆卸一般较为不便，拆得不好不容易毁坏机壳及倒勾，要循一定的办法及次序拆卸。
1、将锅倒过来，旋出基座固定不动螺丝，用一字螺丝刀插进基座与中桶中间间隙，当心撬起，砸开一定室内空间后，另一只手从正对面往螺丝刀方位用劲推，这时，基座将自弹出出。
2、安裝底锅时，先使锅底的固定不动螺钉指向，随后向下用劲压，听见”啪”的一声，表明底锅已装进，扭紧固定不动螺钉就可以。
3、常见问题：外锅內部有三颗螺钉，分别是压力开关固定不动螺钉和存水盒的固定不动螺钉，这三个螺丝不可以动，不可以作为拆机壳的螺钉乱拆，以防危害外锅的密闭性和压力开关的变动性。

三、典型性常见故障检修

1、试压旋纽不校准
该类常见故障一般是因为电动式按时电机导线接触不良现象或电机毁坏。应主要查验电机二连接器是不是空气氧化，用万用表测量管脚间的阻值是一切正常(该电机的正常电阻值为17．2k上下)。
2、加热显示灯亮，不加热
指示灯亮，表明加热电源电路已插电，常见故障可能是EH发烫毁坏。拆换就可以。发烫盘的电阻器为65Ω上下(文中电参数均用DT9205A数字万用表在路测出)，若为无穷；则表明该盘损坏。
3、刚充压则全自动放压
全自动放压与盖子漏汽的常见故障主要表现是不一样的，盖子漏汽主要表现为盖子四周有蒸气渐渐地漏出来；而全自动放压，则是加热全过程中蒸气瞬阆从盖子四周很多外溢。前面一种常见故障缘故一般是因为密封圈欠佳而致，后者常见故障缘故则大多数是因为压力开关毁坏或调整不合理造成。若属压力开关毁坏，拆换后应再次调整。
提醒：压力开关调整方式：在内锅放一点水一切正常加热，接好气压表。加热，当充压到75kPa时(因为压力开关断掉工作压力与校准工作压力相距有15kPa上下，再再加上热惯性力，断掉主机电源后，工作压力会再次升高大约有15kPa上下。因此将压力开关断掉的临界压力调在75kPa时，热惯性力升至90kPa比较适合。等工作压力降至60kPa时，压力开关又接入电再次充压，这般循环系统(以上调整数据信息仅作参考)。

四、常见问题缘故与解决
1、合盖艰难
(1)密封圈置放有误。播放密封圈(留意：左右牙位对好)。
(2)浮子阀卡死摆杆。清理浮子阀，用手轻推摆杆。

2、打开表盖艰难
放汽后浮子阀未落下来，可以用木筷伸进挤压，切忌强制打开表盖。
3、漏汽
(1)末和好盖。按照规定合盖。
(2)密封圈直徑变小。用手轻拉密封圈，切忌用劲过大。
(3)密封圈损坏。拆换密封圈。
(4)密封圈积有食材碎渣。清理密封圈。
(5)未放密封圈。装上密封圈。
4、烹饪完毕，开启限压放汽阀后，放气阀门没排汽
(1)锅内食材和水偏少。按照规定放东西和水。
(2)防溢罩或放汽孔被食材或脏物阻塞，拔下电源线插头当然制冷到浮子阀落下来，打开表盖清理防溢罩(图1中识别码19)或放汽孔。
(3)锅内食材溫度较低，锅内已无汽压。此状况属一切正常。
5、烹饪未完毕加热灯灭掉
内锅未放食材和水。拔下电源线插头，再次按照规定实际操作。
6、浮子阀漏汽
(1)锅内食材和水偏少浮子阀不可以升高，按照规定放东西和水。
(2)浮子阀密封圈沾有食材碎渣。清理浮子阀密封圈上的食材碎渣。
(3)浮子阀密封圈毁坏。拆换浮子阀密封圈。
7、锅内不了压而烧糊食材
(1)锅内食物和水偏少，浮子阀不可以升高，锅内不了压。按照规定放东西和水。
(2)限压放汽阀或盖子附近漏汽，锅内不了压。按前述典型性常见故障维修方式维修。
(3)试压组织失效。按前述典型性常见故障维修方式维修。
8、做饭有半生不熟状况
(1)米量和水偏少。按照规定放米和水。
(2)试压时间设置过少。按米量是多少适当提升试压時间。
