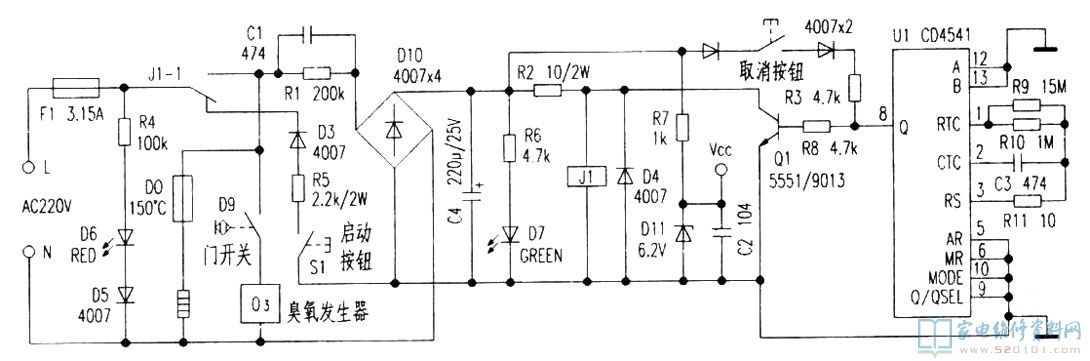

本电路如下图所示，本图是依据实体绘制的电路图，通电后，220V工作电压L端经熔断丝、R4、D5、D6照亮指示灯。另一路经继电器接触点J1—1的常闭接线端子，D3、R5和启动键S1组成启动控制回路。这时为待机状态。

按启动键后，开关电源经桥堆D10整流器的工作电压加至继电器线圈J1，继电器一瞬间吸合，电流量根据继电器J1-1已合闭的常开始一路经R1、C1阻容电路降血压，D10整流器，C4过滤再次向继电器线圈配电，使电路产生锁紧。另一路经溫度商业保险D0、门电源开关D9向加热管和臭氧消毒机配电，消毒碗柜进到高溫和臭氧杀菌情况。
图内CD4541是一块具备可编按时震荡电路，电路的⑩脚为工作方式挑选，这里电路工作中在按时情况。若设置的時间已到，IC的⑧脚导出高电平，Q1关断，短路了继电器的工作标准电压，其线圈跳停接触点断掉，电路返回待机状态。
假如在消毒杀菌进行中，客户要终止加温，按住“撤消按键”向Q1的基极键入一个高电平，也可做到IC传出停止命令的一样实际效果。
电路中产生问题较多的元器件是R5，因为启动按键使用时间长后，若造成走电乃至触点煅烧短路，使R5长期工作中在大电流量情况，导致发烫烧毁。凼此，在发生R5烧毁时要应查启动功能键和相应的电路有没有短路走电状况，再换下来该电阻器。
