电磁炉不加热故障的缘故有很多，例如检验不上锅、电压电压异常这些，并且以上缘故通常使MCU进到维护情况，进而操纵加温电源电路不工作中，与此同时有故障提醒(数码显示管表明编码或蜂鸣音提醒)。例如一台美的EF197电磁灶，状况为按住锁屏键启动全部表明一切正常但不可以加温，且即使不置放锅时只要可以传出检验无锅的警报声。
最先开启外壳观查机身并没显著的短路故障、短路或烧焦等征兆。精确测量电磁灶线盘处的300V、控制回路配电5V和18V都一切正常。为有利于维修找来一台好的该型电磁灶开展比照维修。

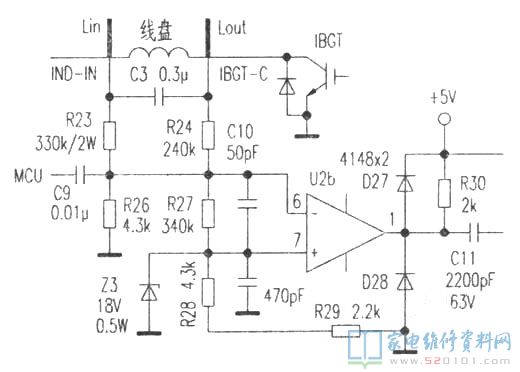

比照发觉在休眠时故障机U2(LM339)的①脚电压为0．25V，而一切正常机的此脚电压评测为4．8V。别的的电压都相差不多。拆换一块U2后故障依然。该设备的同歩震荡一部分路线如下图所示，以U2b、U2c为关键的这一部分路线，造成十好几千HZ的波形去促进IGBT整流管工作中。电磁灶线盘圈左边电压经R23、R26分压后加进U2b的正相反输入端⑥脚。以直流电电压为300V来测算该脚电位应当为3．86V，而IGBT管在没有关断时其C极电位也应是300V，此电压通过R24、R27和R28、R29分压后也将会出现4．0V的电位加进U2b的同相输入端⑦脚。依据电压电压比较器LM339特点。同相输入端电位高过正相反输入端时，其①脚电位应是高电位。以此具体分析故障应该是这种分压电阻电阻值转变或特种电缆盘引路故障。评测⑦脚电位为3．81V，拆下来查验R24、R27这两个电阻器在其中前面一种电阻值为240k，另一个早已变成261k，拆换后故障清除。

此型号U2b的2个输入端电位设定得很贴近，关键由于在电磁灶运作时，MCU将根据C9导出一个负的运行单脉冲，使⑥脚电位一瞬间小于积分电路端⑦脚的电位，使U2c导出情况旋转，谐振电路起振来开展检锅全过程。这类设计方案促使运行数据信号非常容易开启震荡器，但也会因此而造成故障。远程服务器在发生故障时因为U2b的①脚早已变成低电位，运行单脉冲没法使IGBT关断进而没法检锅。这时MCU一直工作中等待检锅意见反馈数据信号的逻辑性过流保护中，因此就不容易传出无锅的警报声(自然有一些型号的MCU中“看门狗1”会迅速停止这类循环系统而自动开关机)。二是那样较低的旋转脉冲信号幅值可以使IGBT管电源开关单脉冲的前端和电磁线圈最高值电压的后沿相位角不大，以减少IGBT管的功能损耗。本例中R24和R27是高压瓷片电容，这类电阻器在髙压电源电路中很容易发生电阻值扩大，例如彩色电视开关电源电路中的震荡运行电阻器就非常容易引路。
