故障状况：设置烤制時间，按住运行功能键后微波炉加热能正常的工作中，但未到设置時间就全自动停止工作。这时显示屏无显示或显示错乱。全部功能按键均失效。

故障维修：先查验微波炉加热中的各连接器、门电源开关一切正常。因为无显示，应查验电脑控制板上的开关电源一部分。拆下来该控制器，独立在该变电器初中级两边再加上沟通交流电压，精确测量次之级2组交流电流导出稍高(各自为6.5V×2和19V)。

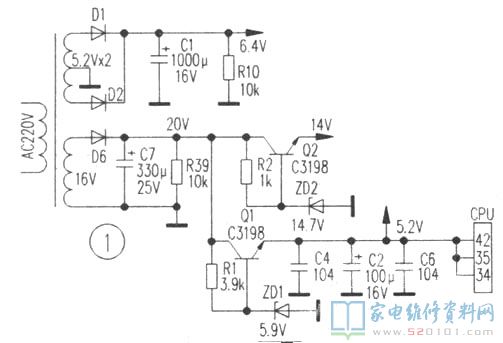

一切正常时16V绕阻经D6半波整流过滤后的输出电压约为23V，在其中一路经Q2、ZD2稳压管获得14V直流电压做为控制器上炉灯操纵、微波加热操纵和烤制操纵三只汽车继电器的驱动电源；另一路经Q1、ZD1稳压管获得5.2V直流电压为CPU配电(见图1所显示)。故障发生时发觉Q1温度较高，精确测量Q1发射极4.7V。一分钟后逐渐起伏至4V显示消退，用3DG12代用后一切正常，仅仅温度较高。因Q1集电结与发射极中间的工作电压差为23V-5V=18V，其管子功能损耗较高，为避免管子再度毁坏，除掉R1和DZ1用一只7805三端稳压电源电路来立即替代Q1以及外部元器件。

因本地工作电压较高(245V)，电源电路中采用的Q1输出功率仅有0.25W，且不加热管散热器，很显著所挑选的管子输出功率容量不够，造成管子因长期性工作中温度过高而毁坏，导致以上故障。
