一、电路原理

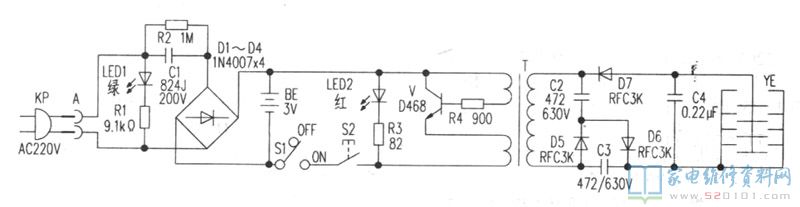

充电时，将切换开关S1拨向“OFF”挡，随后旋转转盘式电源线插头KP放置竖直部位后插入市电插座，充电显示灯LED1亮绿光，标示逐渐充电。220V电压经电容器c1降血压(R2是泄流电阻器，泄流C1关闭电源后的残余正电荷，起保障功效)，经稳压管D1～D4桥式整流导出脉冲直流电压为双节5号充电充电电池充电，约3钟头就可以充斥着电。
2．震荡/变压电路
关键由高频率振荡电路、三倍压整流电路和髙压电网等三一部分组成。灭蚊子时，将切换开关S1拨向“ON”挡接入充电电池BE，按住电源总开关S2，指示灯IED2亮彩光，标示接入开关电源。由震荡管V、升压变压器T初中级、电阻器R4等元器件组成高频率振荡电路起振，经T变压，在次之级导出约500V交流电流，再经过二极管D5、D6、D7和电容器C2、C3、C4组成三倍压整流电路造成约1800V高电压加在三层两面电网YE上。当蚊子触碰电网后造成短路故障而充放电，将蚊子枪杀。
二、普遍故障检修
1．不可以充电不能充电是充电电路有关元器件毁坏，假如LED1没亮，大部分是KP转动电级(如下图中A点)空气氧化或金属弹片形变不触碰昕致，打磨抛光金属氧化物或调节金属弹片接触应力就可以。假如LED1亮，大多数是降血压电容器C1因抗压太低被穿透引路而致，拆换C1(按原容积选抗压超过400V涤纶电容)，故障即清除。
2．按触S2，显示灯LED2没亮。
查验BE、S1均一切正常，造成该故障多是S2接触不良现象或毁坏。S2为6mm x 6mm小型轻按式电源开关，按触经常或用力过猛非常容易毁坏，换掉一只新的小型轻按式电源开关，故障即清除。
3．显示灯LED2亮，但电网YE无髙压。
通常是高频率振荡电路有关元器件毁坏导致的。测T次级线圈无500V工作电压，表明高频率振荡电路未起振，关闭电源查验V、R4、T等元器件，发觉V的e—c极引路，拆换V(D468)后调试，电蚊拍一切正常工作中，故障清除。
4．髙压不够，枪杀蚊子工作能力低。
该故障多见三倍压整流电路变压不够而致，关键因素是D5、D6、D7在其中一管穿透或C2、C3、C4在其中之一容积缩小或穿透。经查验C3引路，拆换C3，故障清除。次之BE工作电压不够也会造成本故障，因而应立即充电。
